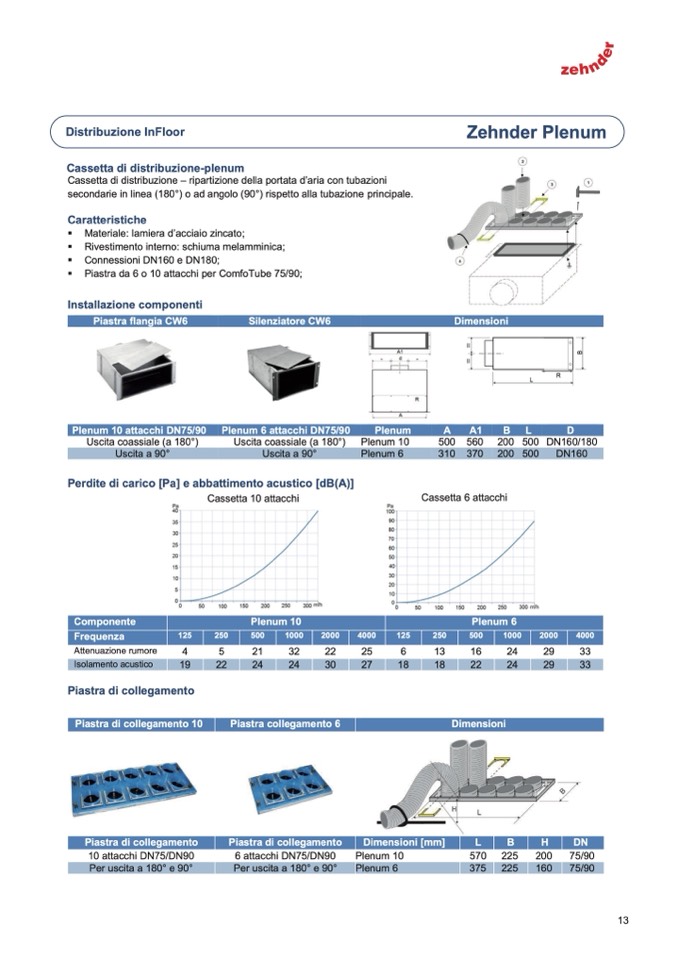

Distribuzione InFloor

Cassetta di distribuzione-plenum

Ze

Cassetta di distribuzione – ripartizione della portata d’aria con tubazioni

secondarie in linea (180°) o ad angolo (90°) rispetto alla tubazione principale.

Caratteristiche

 Materiale: lamiera d’acciaio zincato;

 Rivestimento interno: schiuma melamminica;

 Connessioni DN160 e DN180;

 Piastra da 6 o 10 attacchi per ComfoTube 75/90;

Installazione componenti

Perdite di carico [Pa] e abbattimento acustico [dB(A)]

Plenum 10

500 560

200 500

DN160/180

Piastra flangia CW6

Silenziatore CW6

Dimensioni

Plenum 10 attacchi DN75/90

Plenum 6 attacchi DN75/90

Plenum

A

A1

B L

hnder Plenum

D

Uscita coassiale (a 180°)

Uscita coassiale (a 180°)

Uscita a 90°

Cassetta 10 attacchi

Cassetta 6 attacchi

Uscita a 90°

Plenum 6

310 370 200 500

DN160

Componente

Plenum 10

Plenum 6

Frequenza

125

250

500

1000

2000

4000

125

250

500

1000

2000

4000

Attenuazione rumore

4

5

21

32

22

25

6

13

16

24

29

33

Isolamento acustico

19

22

24

24

30

27

18

18

22

24

29

33

Piastra di collegamento

Piastra di collegamento 10

Piastra collegamento 6

Dimensioni

Piastra di collegamento

Piastra di collegamento

Dimensioni [mm]

L

B

H

DN

10 attacchi DN75/DN90

6 attacchi DN75/DN90

Plenum 10

570

225

200

75/90

Per uscita a 180° e 90°

Per uscita a 180° e 90°

Plenum 6

375

225

160

75/90

13
