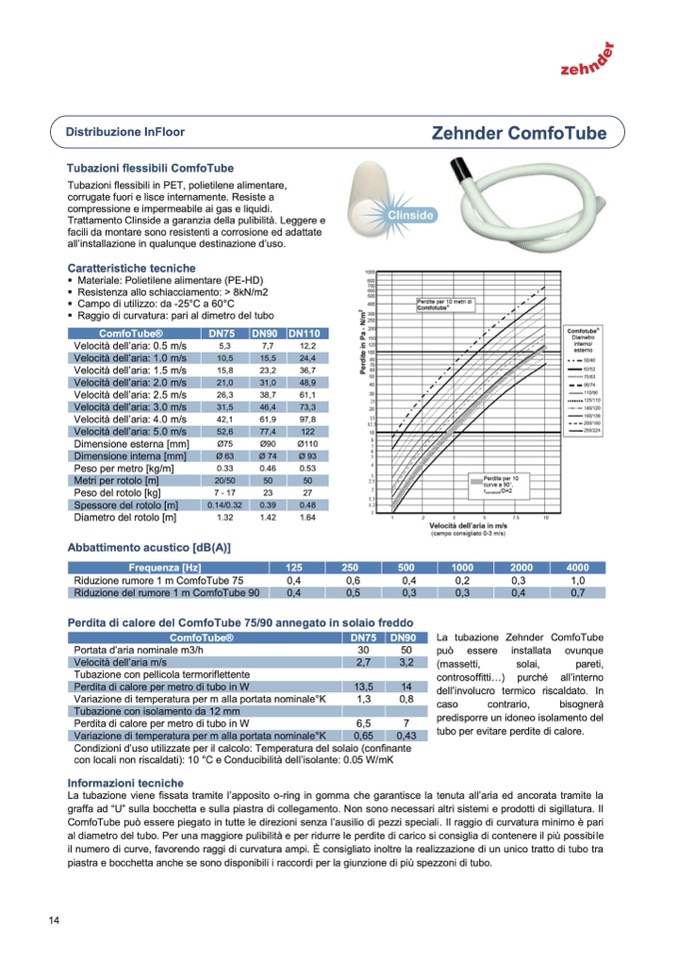

Distribuzione InFloor
Tubazioni flessibili ComfoTube
Tubazioni flessibili in PET, polietilene alimentare,
corrugate fuori e lisce internamente. Resiste a
compressione e impermeabile ai gas e liquidi.
Trattamento Clinside a garanzia della pulibilità. Leggere e
facili da montare sono resistenti a corrosione ed adattate
all’installazione in qualunque destinazione d’uso.
Caratteristiche tecniche
Materiale: Polietilene alimentare (PE-HD)
Resistenza allo schiacciamento: > 8kN/m2
Campo di utilizzo: da -25°C a 60°C
Raggio di curvatura: pari al dimetro del tubo
Zehnde
ComfoTube®
DN75
DN90 DN110
Velocità dell’aria: 0.5 m/s
5,3 7,7 12,2
Velocità dell’aria: 1.0 m/s
10,5 15,5 24,4
Velocità dell’aria: 1.5 m/s
15,8 23,2 36,7
Velocità dell’aria: 2.0 m/s
21,0 31,0 48,9
Velocità dell’aria: 2.5 m/s
26,3 38,7 61,1
Velocità dell’aria: 3.0 m/s
31,5
46,4
73,3
Velocità dell’aria: 4.0 m/s
42,1 61,9 97,8
Velocità dell’aria: 5.0 m/s
52,6
77,4
122
Dimensione esterna [mm]
Ø75 Ø90 Ø110
Dimensione interna [mm]
Ø 63 Ø 74 Ø 93
Peso per metro [kg/m]
0.33 0.46 0.53
Metri per rotolo [m]
20/50 50 50
Peso del rotolo [kg]
7 - 17 23 27
Spessore del rotolo [m]
0.14/0.32
0.39
0.48
Diametro del rotolo [m]
1.32 1.42 1.64
Abbattimento acustico [dB(A)]
Frequenza [Hz]
125
250
500
1000
2000
4000
Riduzione rumore 1 m ComfoTube 75
0,4
0,6
0,4
0,2
0,3
1,0
Riduzione del rumore 1 m ComfoTube 90
0,4
0,5
0,3
0,3
0,4
0,7
14
Perdita di calore del ComfoTube 75/90 annegato in solaio freddo
La tubazione Zehnder ComfoTube
può essere installata ovunque
(massetti,
solai,
pareti,
controsoffitti...) purché all’interno
dell’involucro termico riscaldato. In
caso
contrario,
bisognerà
predisporre un idoneo isolamento del
tubo per evitare perdite di calore.
ComfoTube®
DN75
DN90
Portata d’aria nominale m3/h
30
50
Velocità dell’aria m/s
2,7
3,2
Tubazione con pellicola termoriflettente
Perdita di calore per metro di tubo in W
13,5
14
Variazione di temperatura per m alla portata nominale°K
1,3
0,8
Tubazione con isolamento da 12 mm
Perdita di calore per metro di tubo in W
6,5
7
Variazione di temperatura per m alla portata nominale°K
0,65
0,43
Condizioni d’uso utilizzate per il calcolo: Temperatura del solaio (confinante
con locali non riscaldati): 10 °C e Conducibilità dell’isolante: 0.05 W/mK
Informazioni tecniche
La tubazione viene fissata tramite l’apposito o-ring in gomma che garantisce la tenuta all’aria ed ancorata tramite la
graffa ad “U” sulla bocchetta e sulla piastra di collegamento. Non sono necessari altri sistemi e prodotti di sigillatura. Il
ComfoTube può essere piegato in tutte le direzioni senza l’ausilio di pezzi speciali. Il raggio di curvatura minimo è pari
al diametro del tubo. Per una maggiore pulibilità e per ridurre le perdite di carico si consiglia di contenere il più possibile
il numero di curve, favorendo raggi di curvatura ampi. È consigliato inoltre la realizzazione di un unico tratto di tubo tra
piastra e bocchetta anche se sono disponibili i raccordi per la giunzione di più spezzoni di tubo.
