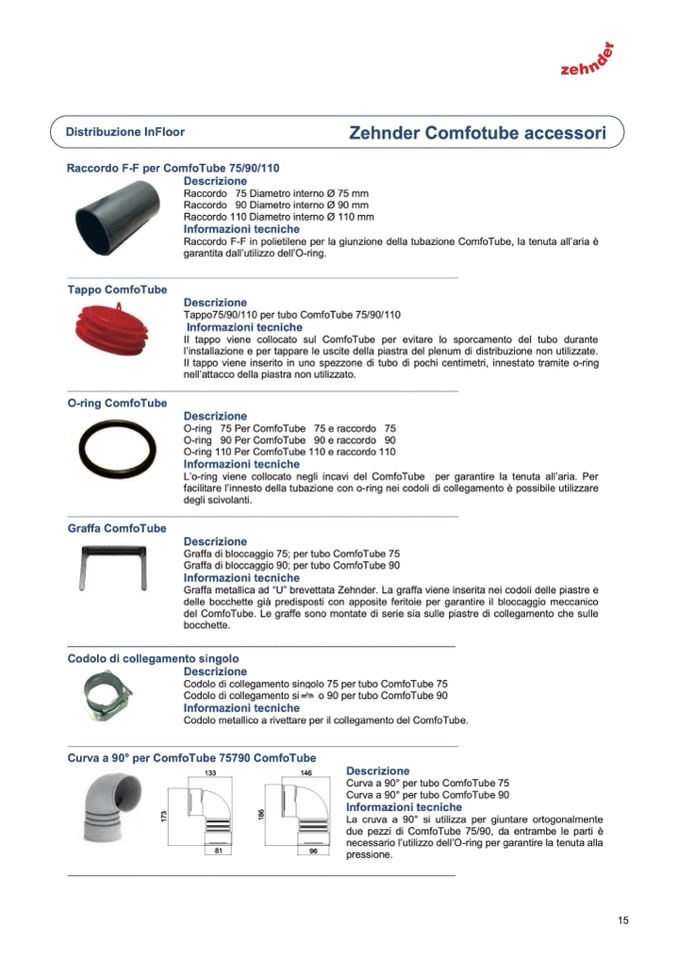

Distribuzione InFloor
Raccordo F-F per ComfoTube 75/90/110
Descrizione
Zehnder Comfo
Raccordo 75 Diametro interno Ø 75 mm
Raccordo 90 Diametro interno Ø 90 mm
Raccordo 110 Diametro interno Ø 110 mm
Informazioni tecniche
______________________________________________________________________________________________________________________
Tappo ComfoTube
Descrizione
Raccordo F-F in polietilene per la giunzione della tubazione ComfoTube, la tenuta all’aria è
garantita dall’utilizzo dell’O-ring.
Tappo75/90/110 per tubo ComfoTube 75/90/110
Informazioni tecniche
Il tappo viene collocato sul ComfoTube per evitare lo sporcamento del tubo durante
l’installazione e per tappare le uscite della piastra del plenum di distribuzione non utilizzate.
Il tappo viene inserito in uno spezzone di tubo di pochi centimetri, innestato tramite o-ring
nell’attacco della piastra non utilizzato.
______________________________________________________________________________________________________________________
O-ring ComfoTube
Descrizione
O-ring 75 Per ComfoTube 75 e raccordo 75
O-ring 90 Per ComfoTube 90 e raccordo 90
O-ring 110 Per ComfoTube 110 e raccordo 110
Informazioni tecniche
L’o-ring viene collocato negli incavi del ComfoTube per garantire la tenuta all’aria. Per
facilitare l’innesto della tubazione con o-ring nei codoli di collegamento è possibile utilizzare
degli scivolanti.
______________________________________________________________________________________________________________________
Graffa ComfoTube
Descrizione
Graffa di bloccaggio 75; per tubo ComfoTube 75
Graffa di bloccaggio 90; per tubo ComfoTube 90
Informazioni tecniche
Graffa metallica ad “U” brevettata Zehnder. La graffa viene inserita nei codoli delle piastre e
delle bocchette già predisposti con apposite feritoie per garantire il bloccaggio meccanico
del ComfoTube. Le graffe sono montate di serie sia sulle piastre di collegamento che sulle
bocchette.
tube accessori
_____________________________________________________________________
Codolo di collegamento singolo
Descrizione
Codolo di collegamento singolo 75 per tubo ComfoTube 75
Codolo di collegamento singolo 90 per tubo ComfoTube 90
Informazioni tecniche
Codolo metallico a rivettare per il collegamento del ComfoTube.
______________________________________________________________________________________________________________________
Curva a 90° per ComfoTube 75790 ComfoTube
Descrizione
Curva a 90° per tubo ComfoTube 75
Curva a 90° per tubo ComfoTube 90
Informazioni tecniche
La cruva a 90° si utilizza per giuntare ortogonalmente
due pezzi di ComfoTube 75/90, da entrambe le parti è
necessario l’utilizzo dell’O-ring per garantire la tenuta alla
pressione.
_____________________________________________________________________
