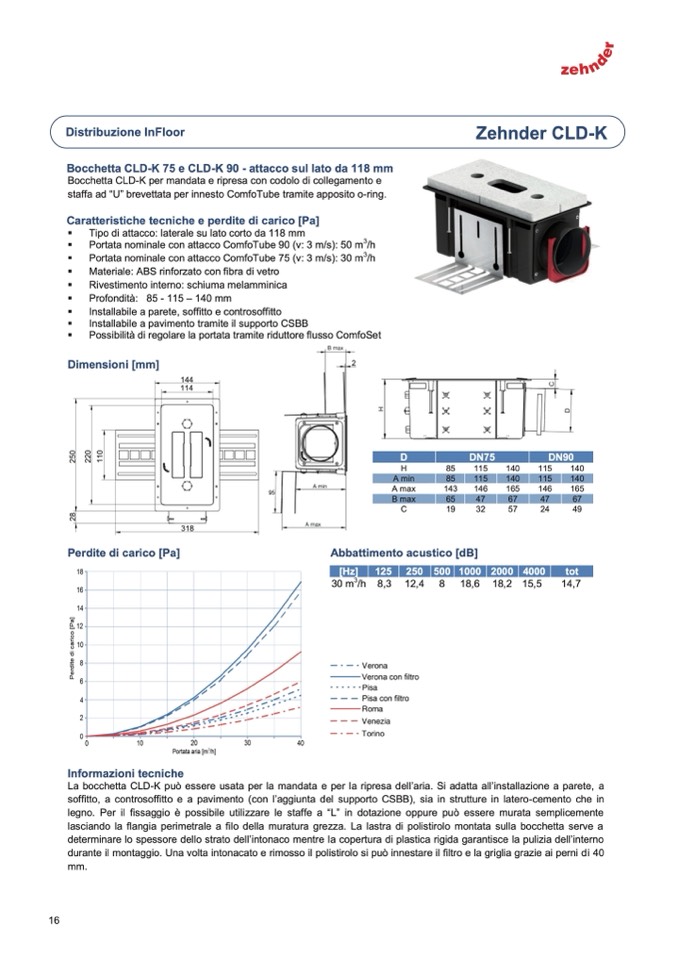

Distribuzione InFloor
Bocchetta CLD-K 75 e CLD-K 90 - attacco sul lato da 118 mm
Bocchetta CLD-K per mandata e ripresa con codolo di collegamento e
staffa ad “U” brevettata per innesto ComfoTube tramite apposito o-ring.
Caratteristiche tecniche e perdite di carico [Pa]
Tipo di attacco: laterale su lato corto da 118 mm
3
Portata nominale con attacco ComfoTube 90 (v: 3 m/s): 50 m /h
Portata nominale con attacco ComfoTube 75 (v: 3 m/s): 30 m
3
/h
Materiale: ABS rinforzato con fibra di vetro
Rivestimento interno: schiuma melamminica
Profondità: 85 - 115 – 140 mm
Installabile a parete, soffitto e controsoffitto
Installabile a pavimento tramite il supporto CSBB
Possibilità di regolare la portata tramite riduttore flusso ComfoSet
Dimensioni [mm]
Ze hnder CLD-K
D
DN75
DN90
H
85
115
140
115
140
A min
85
115
140
115
140
A max
143
146
165
146
165
B max
65
47
67
47
67
C
19
32
57
24
49
Perdite di carico [Pa]
Abbattimento acustico [dB]
Informazioni tecniche
La bocchetta CLD-K può essere usata per la mandata e per la ripresa dell’aria. Si adatta all’installazione a parete, a
soffitto, a controsoffitto e a pavimento (con l’aggiunta del supporto CSBB), sia in strutture in latero-cemento che in
legno. Per il fissaggio è possibile utilizzare le staffe a “L” in dotazione oppure può essere murata semplicemente
lasciando la flangia perimetrale a filo della muratura grezza. La lastra di polistirolo montata sulla bocchetta serve a
determinare lo spessore dello strato dell’intonaco mentre la copertura di plastica rigida garantisce la pulizia dell’interno
durante il montaggio. Una volta intonacato e rimosso il polistirolo si può innestare il filtro e la griglia grazie ai perni di 40
mm.
[Hz]
125
250
500
1000
2000
4000
tot
30 m
3
/h
8,3
12,4
8
18,6
18,2 15,5
14,7
16
