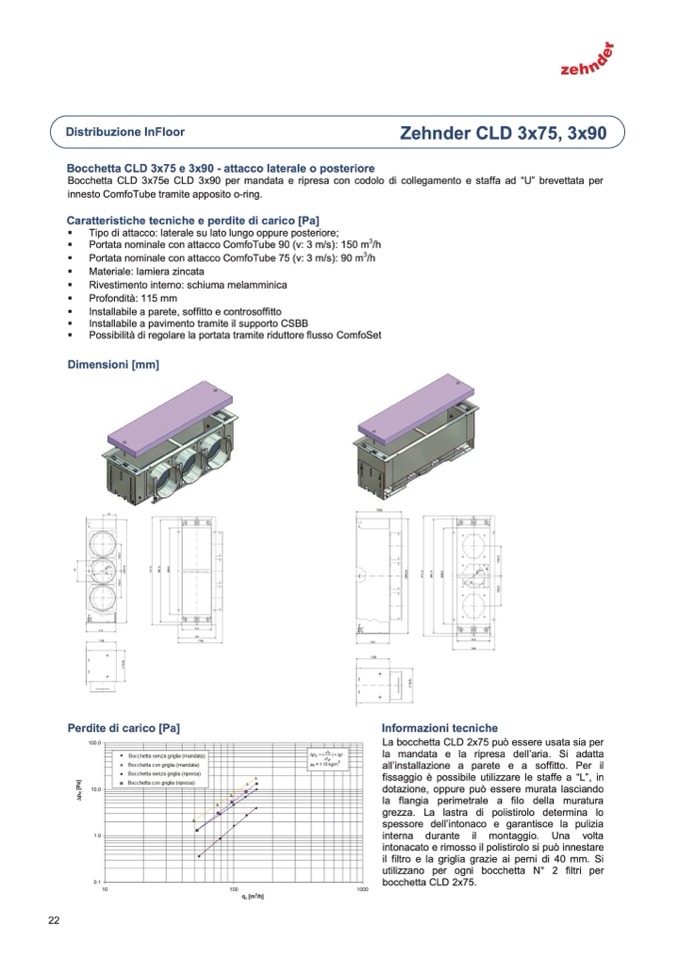

Distribuzione InFloor
Bocchetta CLD 3x75 e 3x90 - attacco laterale o posteriore
Zehnder CL
Bocchetta CLD 3x75e CLD 3x90 per mandata e ripresa con codolo di collegamento e staffa ad “U” brevettata per
innesto ComfoTube tramite apposito o-ring.
Caratteristiche tecniche e perdite di carico [Pa]
Tipo di attacco: laterale su lato lungo oppure posteriore;
3
Portata nominale con attacco ComfoTube 90 (v: 3 m/s): 150 m /h
Portata nominale con attacco ComfoTube 75 (v: 3 m/s): 90 m
3
/h
Materiale: lamiera zincata
Rivestimento interno: schiuma melamminica
Profondità: 115 mm
Installabile a parete, soffitto e controsoffitto
Installabile a pavimento tramite il supporto CSBB
Possibilità di regolare la portata tramite riduttore flusso ComfoSet
Dimensioni [mm]
Perdite di carico [Pa]
Informazioni tecniche
La bocchetta CLD 2x75 può essere usata sia per
la mandata e la ripresa dell’aria. Si adatta
all’installazione a parete e a soffitto. Per il
fissaggio è possibile utilizzare le staffe a “L”, in
dotazione, oppure può essere murata lasciando
la flangia perimetrale a filo della muratura
grezza. La lastra di polistirolo determina lo
spessore dell’intonaco e garantisce la pulizia
interna durante il montaggio. Una volta
intonacato e rimosso il polistirolo si può innestare
il filtro e la griglia grazie ai perni di 40 mm. Si
utilizzano per ogni bocchetta N° 2 filtri per
bocchetta CLD 2x75.
D 3x75, 3x90
