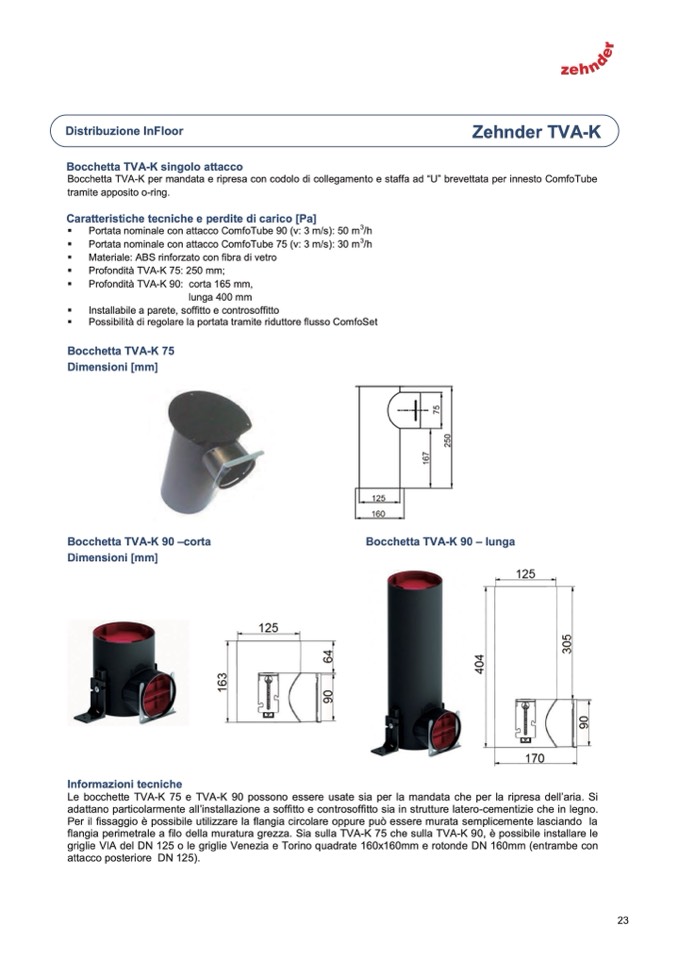

Distribuzione InFloor

Bocchetta TVA-K singolo attacco

Z

Bocchetta TVA-K per mandata e ripresa con codolo di collegamento e staffa ad “U” brevettata per innesto ComfoTube

tramite apposito o-ring.

Caratteristiche tecniche e perdite di carico [Pa]

3



Portata nominale con attacco ComfoTube 90 (v: 3 m/s): 50 m /h



Portata nominale con attacco ComfoTube 75 (v: 3 m/s): 30 m

3

/h



Materiale: ABS rinforzato con fibra di vetro



Profondità TVA-K 75: 250 mm;



Profondità TVA-K 90: corta 165 mm,

lunga 400 mm



Installabile a parete, soffitto e controsoffitto



Possibilità di regolare la portata tramite riduttore flusso ComfoSet

Bocchetta TVA-K 75

Dimensioni [mm]

Bocchetta TVA-K 90 –corta

Bocchetta TVA-K 90 – lunga

Dimensioni [mm]

Informazioni tecniche

Le bocchette TVA-K 75 e TVA-K 90 possono essere usate sia per la mandata che per la ripresa dell’aria. Si

adattano particolarmente all’installazione a soffitto e controsoffitto sia in strutture latero-cementizie che in legno.

Per il fissaggio è possibile utilizzare la flangia circolare oppure può essere murata semplicemente lasciando la

flangia perimetrale a filo della muratura grezza. Sia sulla TVA-K 75 che sulla TVA-K 90, è possibile installare le

griglie VIA del DN 125 o le griglie Venezia e Torino quadrate 160x160mm e rotonde DN 160mm (entrambe con

attacco posteriore DN 125).

ehnder TVA-K

23
