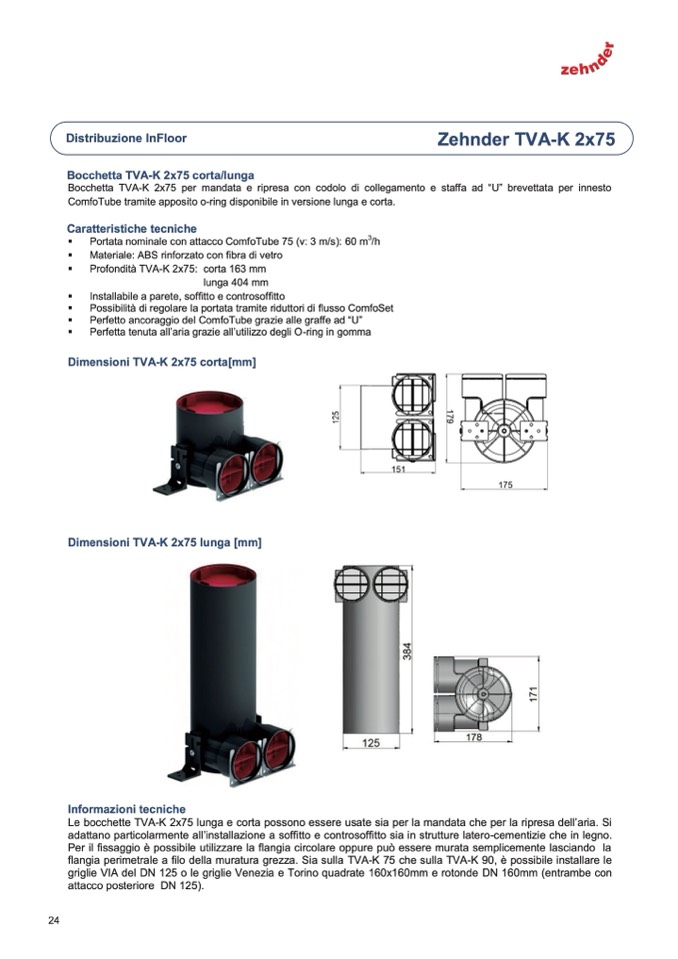

Distribuzione InFloor

Bocchetta TVA-K 2x75 corta/lunga

Zehnde

Bocchetta TVA-K 2x75 per mandata e ripresa con codolo di collegamento e staffa ad “U” brevettata per innesto

ComfoTube tramite apposito o-ring disponibile in versione lunga e corta.

Caratteristiche tecniche

3



Portata nominale con attacco ComfoTube 75 (v: 3 m/s): 60 m /h



Materiale: ABS rinforzato con fibra di vetro



Profondità TVA-K 2x75: corta 163 mm

lunga 404 mm



Installabile a parete, soffitto e controsoffitto



Possibilità di regolare la portata tramite riduttori di flusso ComfoSet



Perfetto ancoraggio del ComfoTube grazie alle graffe ad “U”



Perfetta tenuta all’aria grazie all’utilizzo degli O-ring in gomma

Dimensioni TVA-K 2x75 corta[mm]

Dimensioni TVA-K 2x75 lunga [mm]

Informazioni tecniche

Le bocchette TVA-K 2x75 lunga e corta possono essere usate sia per la mandata che per la ripresa dell’aria. Si

adattano particolarmente all’installazione a soffitto e controsoffitto sia in strutture latero-cementizie che in legno.

Per il fissaggio è possibile utilizzare la flangia circolare oppure può essere murata semplicemente lasciando la

flangia perimetrale a filo della muratura grezza. Sia sulla TVA-K 75 che sulla TVA-K 90, è possibile installare le

griglie VIA del DN 125 o le griglie Venezia e Torino quadrate 160x160mm e rotonde DN 160mm (entrambe con

attacco posteriore DN 125).

r TVA-K 2x75
