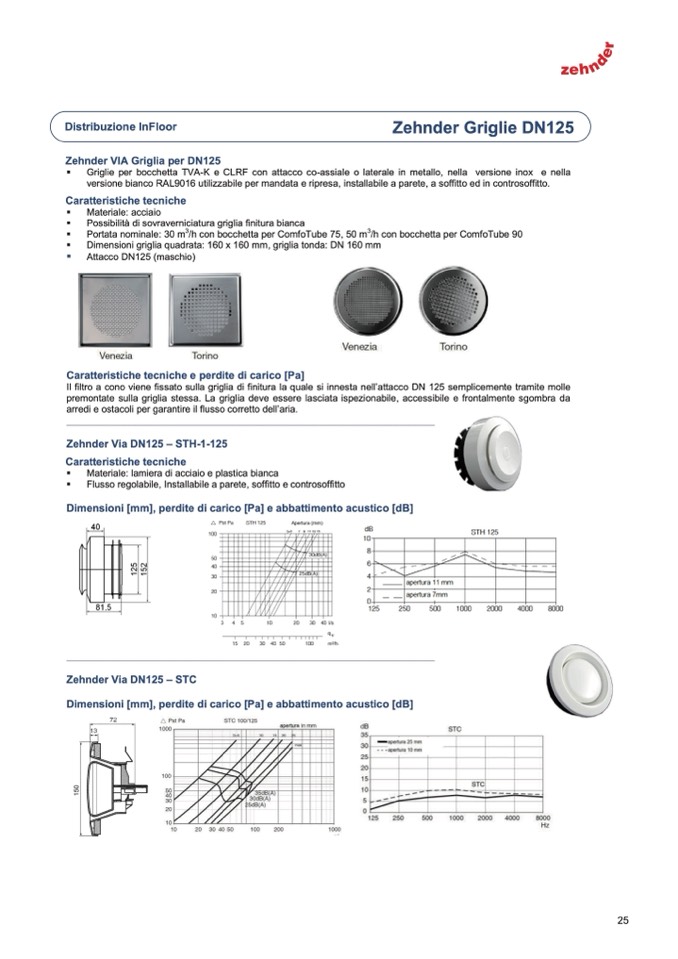

Distribuzione InFloor

Zehnder VIA Griglia per DN125

Zehnder Gr



Griglie per bocchetta TVA-K e CLRF con attacco co-assiale o laterale in metallo, nella versione inox e nella

versione bianco RAL9016 utilizzabile per mandata e ripresa, installabile a parete, a soffitto ed in controsoffitto.

Caratteristiche tecniche



Materiale: acciaio



Possibilità di sovraverniciatura griglia finitura bianca



Portata nominale: 30 m

3

/h con bocchetta per ComfoTube 75, 50 m

3

/h con bocchetta per ComfoTube 90



Dimensioni griglia quadrata: 160 x 160 mm, griglia tonda: DN 160 mm

 AttaccoDN125(maschio)

Caratteristiche tecniche e perdite di carico [Pa]

Il filtro a cono viene fissato sulla griglia di finitura la quale si innesta nell’attacco DN 125 semplicemente tramite molle

premontate sulla griglia stessa. La griglia deve essere lasciata ispezionabile, accessibile e frontalmente sgombra da

arredi e ostacoli per garantire il flusso corretto dell’aria.

______________________________________________________________________________________________________________________

Zehnder Via DN125 – STH-1-125

Caratteristiche tecniche



Materiale: lamiera di acciaio e plastica bianca



Flusso regolabile, Installabile a parete, soffitto e controsoffitto

Dimensioni [mm], perdite di carico [Pa] e abbattimento acustico [dB]

______________________________________________________________________________________________________________________

Zehnder Via DN125 – STC

Dimensioni [mm], perdite di carico [Pa] e abbattimento acustico [dB]

iglie DN125

25
