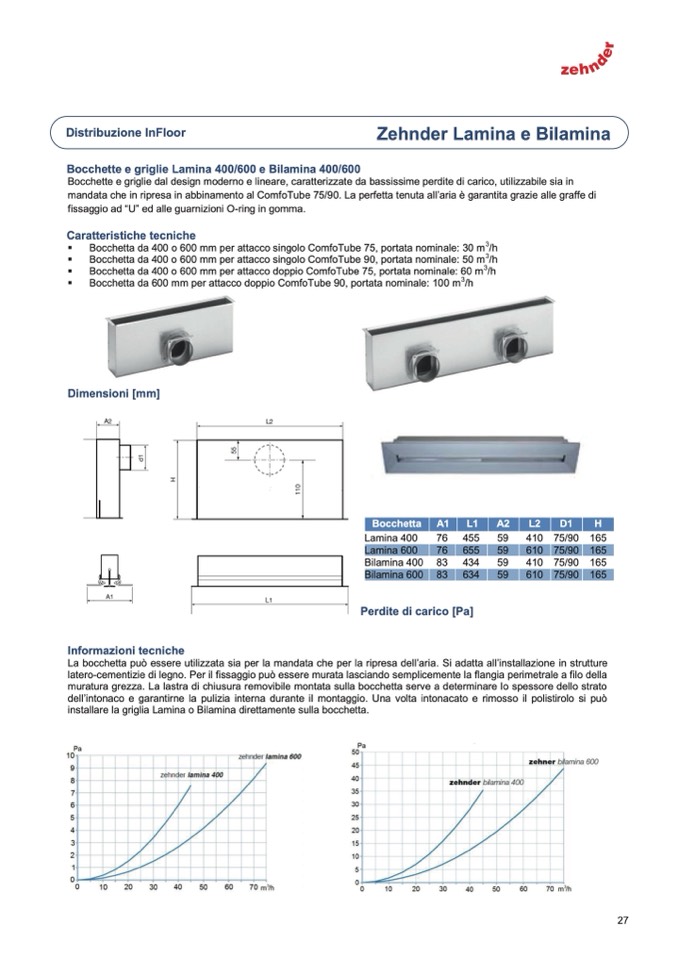

Zehnder Lam
Bocchette e griglie dal design moderno e lineare, caratterizzate da bassissime perdite di carico, utilizzabile sia in
mandata che in ripresa in abbinamento al ComfoTube 75/90. La perfetta tenuta all’aria
è garantita grazie alle graffe di
fissaggio ad “U” ed alle guarnizioni O-ring in gomma.
Caratteristiche tecniche
3
Bocchetta da 400 o 600 mm per attacco singolo ComfoTube 75, portata nominale: 30 m
3
/h
Bocchetta da 400 o 600 mm per attacco singolo ComfoTube 90, portata nominale: 50 m /h
Bocchetta da 400 o 600 mm per attacco doppio ComfoTube 75, portata nominale: 60 m
3
/h
Bocchetta da 600 mm per attacco doppio ComfoTube 90, portata nominale: 100 m
3
/h
Distribuzione InFloor
Bocchette e griglie Lamina 400/600 e Bilamina 400/600
ina e Bilamina
Dimensioni [mm]
Bocchetta
A1
L1
A2
L2
D1
H
Lamina 400
76
455
59
410
75/90
165
Lamina 600
76
655
59
610
75/90
165
Bilamina 400
83
434
59
410
75/90
165
Bilamina 600
83
634
59
610
75/90
165
Informazioni tecniche
La bocchetta può essere utilizzata sia per la mandata che per la ripresa dell’aria. Si adatta all’installazione in strutture
latero-cementizie di legno. Per il fissaggio può essere murata lasciando semplicemente la flangia perimetrale a filo della
muratura grezza. La lastra di chiusura removibile montata sulla bocchetta serve a determinare lo spessore dello strato
dell’intonaco e garantirne la pulizia interna durante il montaggio. Una volta intonacato e rimosso il polistirolo si può
installare la griglia Lamina o Bilamina direttamente sulla bocchetta.
Perdite di carico [Pa]
27
