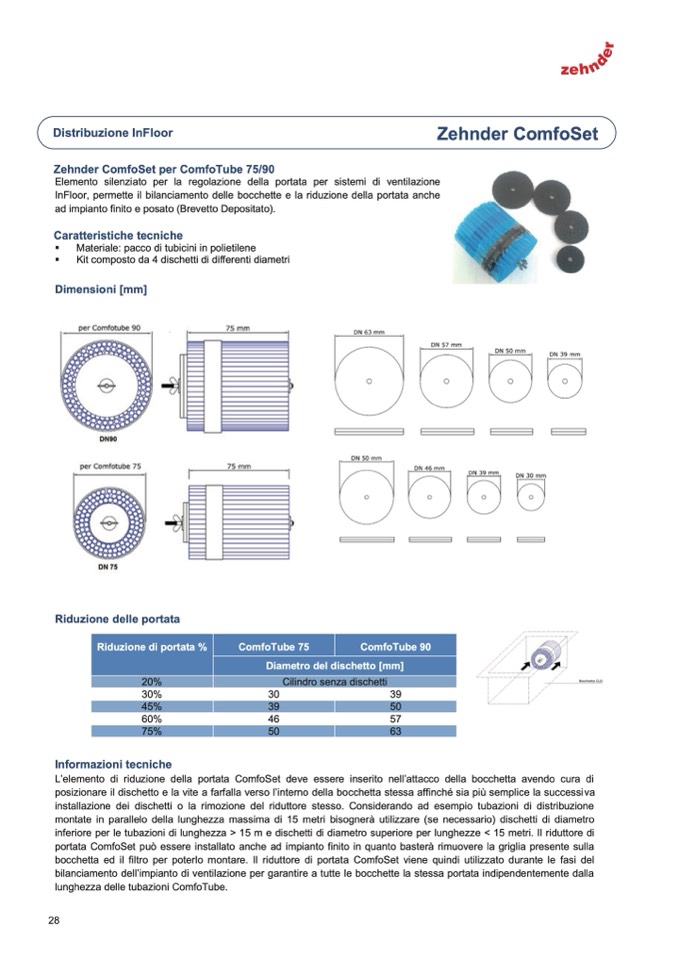

Distribuzione InFloor

Zehnder ComfoSet per ComfoTube 75/90

Zehnde

Elemento silenziato per la regolazione della portata per sistemi di ventilazione

InFloor, permette il bilanciamento delle bocchette e la riduzione della portata anche

ad impianto finito e posato (Brevetto Depositato).

Caratteristiche tecniche



Materiale: pacco di tubicini in polietilene



Kit composto da 4 dischetti di differenti diametri

Dimensioni [mm]

Riduzione delle portata

Informazioni tecniche

L’elemento di riduzione della portata ComfoSet deve essere inserito nell’attacco della bocchetta avendo cura di

posizionare il dischetto e la vite a farfalla verso l’interno della bocchetta stessa affinché sia più semplice la successiva

installazione dei dischetti o la rimozione del riduttore stesso. Considerando ad esempio tubazioni di distribuzione

montate in parallelo della lunghezza massima di 15 metri bisognerà utilizzare (se necessario) dischetti di diametro

inferiore per le tubazioni di lunghezza > 15 m e dischetti di diametro superiore per lunghezze < 15 metri. Il riduttore di

portata ComfoSet può essere installato anche ad impianto finito in quanto basterà rimuovere la griglia presente sulla

bocchetta ed il filtro per poterlo montare. Il riduttore di portata ComfoSet viene quindi utilizzato durante le fasi del

bilanciamento dell’impianto di ventilazione per garantire a tutte le bocchette la stessa portata indipendentemente dalla

lunghezza delle tubazioni ComfoTube.

Riduzione di portata %

ComfoTube 75

ComfoTube 90

Diametro del dischetto [mm]

20%

Cilindro senza dischetti

30%

30

39

45%

39

50

60%

46

57

75%

50

63

28

r ComfoSet
