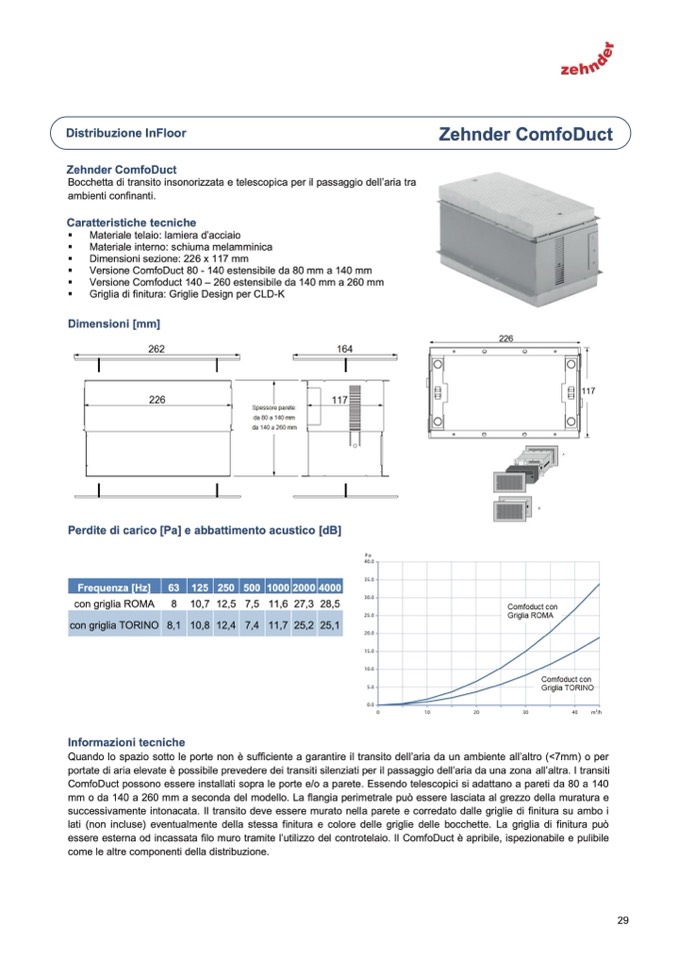

Distribuzione InFloor
Zehnder ComfoDuct
Caratteristiche tecniche
Materiale telaio: lamiera d’acciaio
Materiale interno: schiuma melamminica
Dimensioni sezione: 226 x 117 mm
Versione ComfoDuct 80 - 140 estensibile da 80 mm a 140 mm
Versione Comfoduct 140 – 260 estensibile da 140 mm a 260 mm
Griglia di finitura: Griglie Design per CLD-K
Dimensioni [mm]
Zehn
Bocchetta di transito insonorizzata e telescopica per il passaggio dell’aria tra
ambienti confinanti.
der ComfoDuct
Perdite di carico [Pa] e abbattimento acustico [dB]
Frequenza [Hz] 63 125
250 500
1000 2000 4000
con griglia ROMA 8 10,7
12,5 7,5
11,6 27,3 28,5
con griglia TORINO 8,1 10,8
12,4 7,4
11,7 25,2 25,1
29
Fre
HZ
Con
RO
Con
TO
Informazioni tecniche
Quando lo spazio sotto le porte non
è sufficiente a garantire il transito dell’aria da un ambiente all’altro (<7mm) o per
portate di aria elevate è possibile prevedere dei transiti silenziati per il passaggio dell’aria da una zona all’altra. I transiti
ComfoDuct possono essere installati sopra le porte e/o a parete. Essendo telescopici si adattano a pareti da 80 a 140
mm o da 140 a 260 mm a seconda del modello. La flangia perimetrale può essere lasciata al grezzo della muratura e
successivamente intonacata. Il transito deve essere murato nella parete e corredato dalle griglie di finitura su ambo i
lati (non incluse) eventualmente della stessa finitura e colore delle griglie delle bocchette. La griglia di finitura può
essere esterna od incassata filo muro tramite l’utilizzo del controtelaio. Il ComfoDuct è apribile, ispezionabile e pulibile
come le altre componenti della distribuzione.
