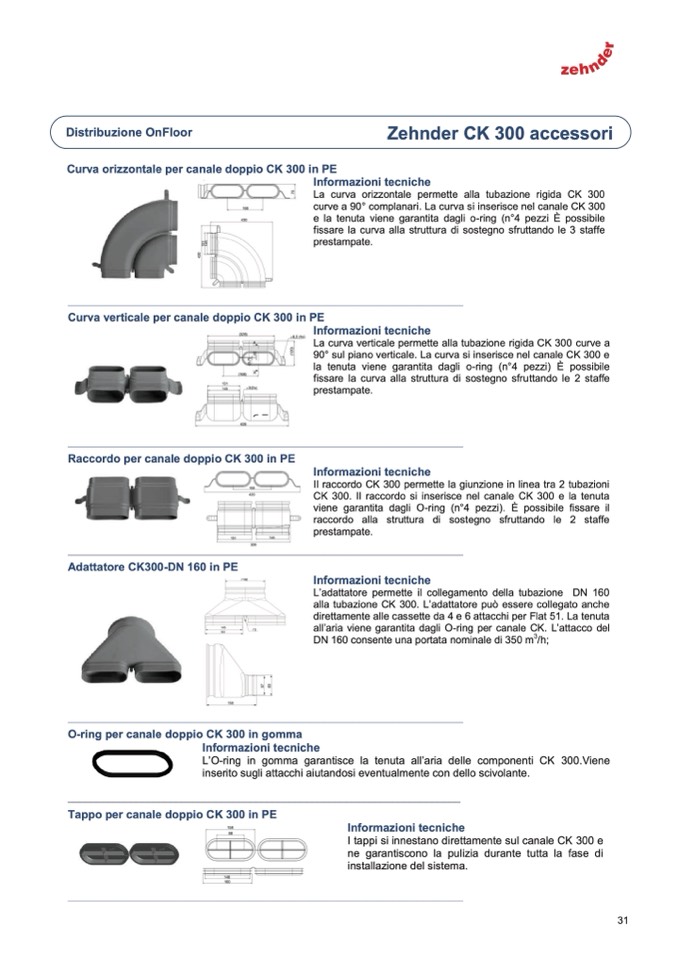

Distribuzione OnFloor
Zehnder CK
Curva orizzontale per canale doppio CK 300 in PE
Informazioni tecniche
La curva orizzontale permette alla tubazione rigida CK 300
curve a 90° complanari. La curva si inserisce nel canale CK 300
e la tenuta viene garantita dagli o-ring (n°4 pezzi È possibile
fissare la curva alla struttura di sostegno sfruttando le 3 staffe
prestampate.
______________________________________________________________________________________________________________________
Curva verticale per canale doppio CK 300 in PE
Informazioni tecniche
La curva verticale permette alla tubazione rigida CK 300 curve a
90° sul piano verticale. La curva si inserisce nel canale CK 300 e
la tenuta viene garantita dagli o-ring (n°4 pezzi) È possibile
fissare la curva alla struttura di sostegno sfruttando le 2 staffe
prestampate.
______________________________________________________________________________________________________________________
Raccordo per canale doppio CK 300 in PE
Informazioni tecniche
Il raccordo CK 300 permette la giunzione in linea tra 2 tubazioni
CK 300. Il raccordo si inserisce nel canale CK 300 e la tenuta
viene garantita dagli O-ring (n°4 pezzi). È possibile fissare il
raccordo alla struttura di sostegno sfruttando le 2 staffe
prestampate.
______________________________________________________________________________________________________________________
Adattatore CK300-DN 160 in PE
Informazioni tecniche
L’adattatore permette il collegamento della tubazione DN 160
alla tubazione CK 300. L’adattatore può essere collegato anche
direttamente alle cassette da 4 e 6 attacchi per Flat 51. La tenuta
all’aria viene garantita dagli O-ring per canale CK. L’attacco del
DN 160 consente una portata nominale di 350 m
3
/h;
300 accessori
______________________________________________________________________________________________________________________
O-ring per canale doppio CK 300 in gomma
Informazioni tecniche
L’O-ring in gomma garantisce la tenuta all’aria delle componenti CK 300.Viene
inserito sugli attacchi aiutandosi eventualmente con dello scivolante.
_____________________________________________________________________
Tappo per canale doppio CK 300 in PE
Informazioni tecniche
I tappi si innestano direttamente sul canale CK 300 e
ne garantiscono la pulizia durante tutta la fase di
installazione del sistema.
______________________________________________________________________________________________________________________
31
