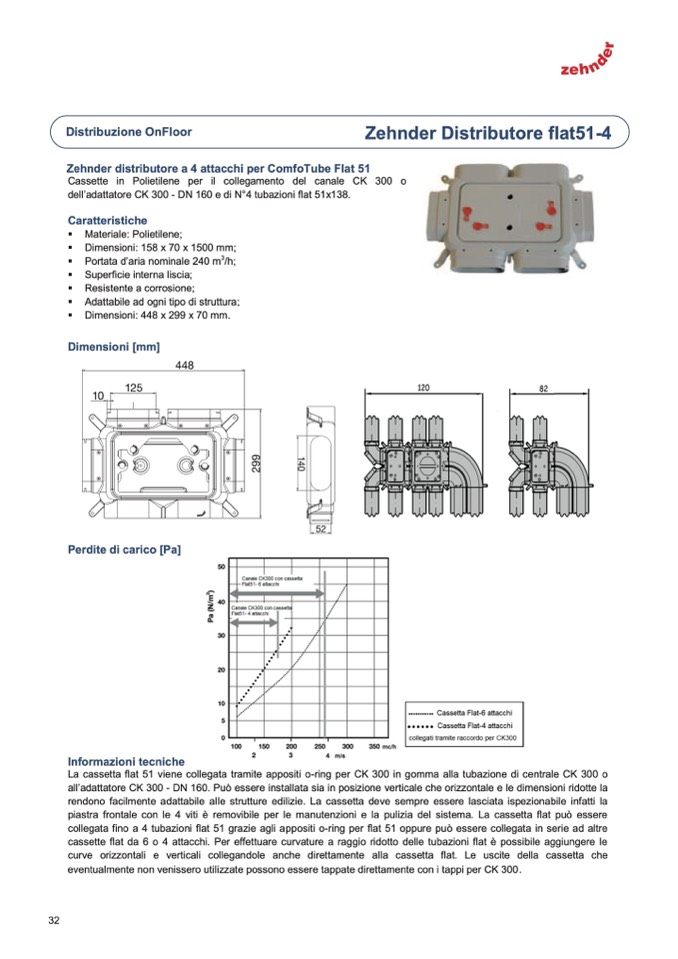

Distribuzione OnFloor

Zehnder Distrib

Zehnder distributore a 4 attacchi per ComfoTube Flat 51

Cassette in Polietilene per il collegamento del canale CK 300 o

dell’adattatore CK 300 - DN 160 e di N°4 tubazioni flat 51x138.

Caratteristiche

 Materiale: Polietilene;

 Dimensioni: 158 x 70 x 1500 mm;

 Portata d’aria nominale 240 m3/h;

 Superficie interna liscia;

 Resistente a corrosione;

 Adattabile ad ogni tipo di struttura;

 Dimensioni: 448 x 299 x 70 mm.

Dimensioni [mm]

Perdite di carico [Pa]

Informazioni tecniche

La cassetta flat 51 viene collegata tramite appositi o-ring per CK 300 in gomma alla tubazione di centrale CK 300 o

all’adattatore CK 300 - DN 160. Può essere installata sia in posizione verticale che orizzontale e le dimensioni ridotte la

rendono facilmente adattabile alle strutture edilizie. La cassetta deve sempre essere lasciata ispezionabile infatti la

piastra frontale con le 4 viti è removibile per le manutenzioni e la pulizia del sistema. La cassetta flat può essere

collegata fino a 4 tubazioni flat 51 grazie agli appositi o-ring per flat 51 oppure può essere collegata in serie ad altre

cassette flat da 6 o 4 attacchi. Per effettuare curvature a raggio ridotto delle tubazioni flat è possibile aggiungere le

curve orizzontali e verticali collegandole anche direttamente alla cassetta flat. Le uscite della cassetta che

eventualmente non venissero utilizzate possono essere tappate direttamente con i tappi per CK 300.

32
