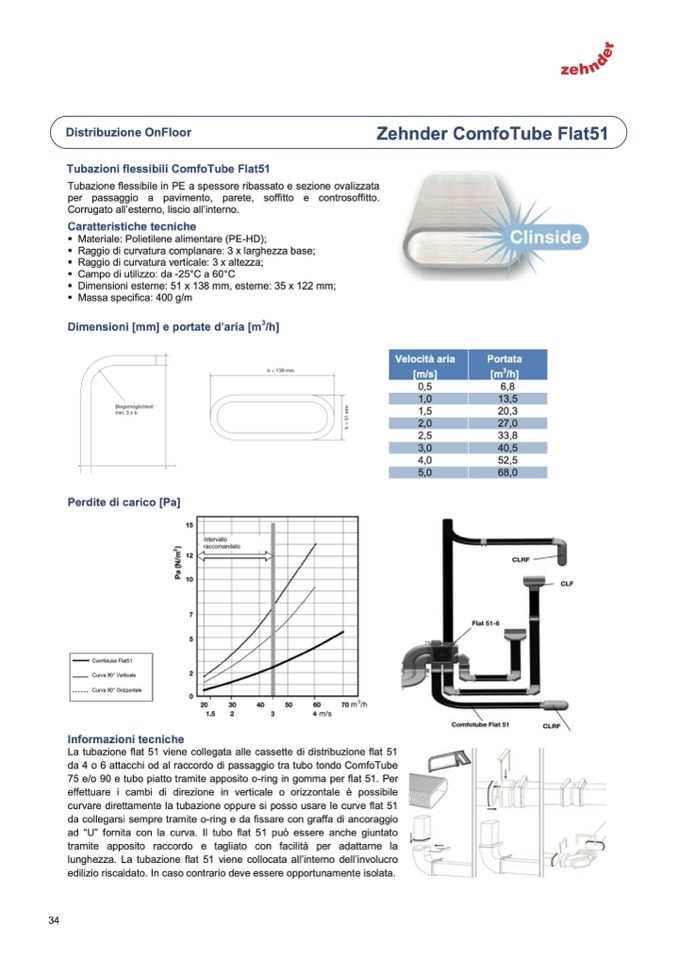

Distribuzione OnFloor

Tubazioni flessibili ComfoTube Flat51

Zehnder Comf oTube Flat51

Tubazione flessibile in PE a spessore ribassato e sezione ovalizzata

per passaggio a pavimento, parete, soffitto e controsoffitto.

Corrugato all’esterno, liscio all’interno.

Caratteristiche tecniche

 Materiale: Polietilene alimentare (PE-HD);

 Raggio di curvatura complanare: 3 x larghezza base;

 Raggio di curvatura verticale: 3 x altezza;

 Campo di utilizzo: da -25°C a 60°C

 Dimensioni esterne: 51 x 138 mm, esterne: 35 x 122 mm;

 Massa specifica: 400 g/m

Dimensioni [mm] e portate d’aria [m

3

/h]

Perdite di carico [Pa]

Informazioni tecniche

La tubazione flat 51 viene collegata alle cassette di distribuzione flat 51

da 4 o 6 attacchi od al raccordo di passaggio tra tubo tondo ComfoTube

75 e/o 90 e tubo piatto tramite apposito o-ring in gomma per flat 51. Per

effettuare i cambi di direzione in verticale o orizzontale è possibile

curvare direttamente la tubazione oppure si posso usare le curve flat 51

da collegarsi sempre tramite o-ring e da fissare con graffa di ancoraggio

ad “U” fornita con la curva. Il tubo flat 51 può essere anche giuntato

tramite apposito raccordo e tagliato con facilità per adattarne la

lunghezza. La tubazione flat 51 viene collocata all’interno dell’involucro

edilizio riscaldato. In caso contrario deve essere opportunamente isolata.

Velocità aria

[m/s]

Portata

[m

3

/h]

0,5

6,8

1,0

13,5

1,5

20,3

2,0

27,0

2,5

33,8

3,0

40,5

4,0

52,5

5,0

68,0
