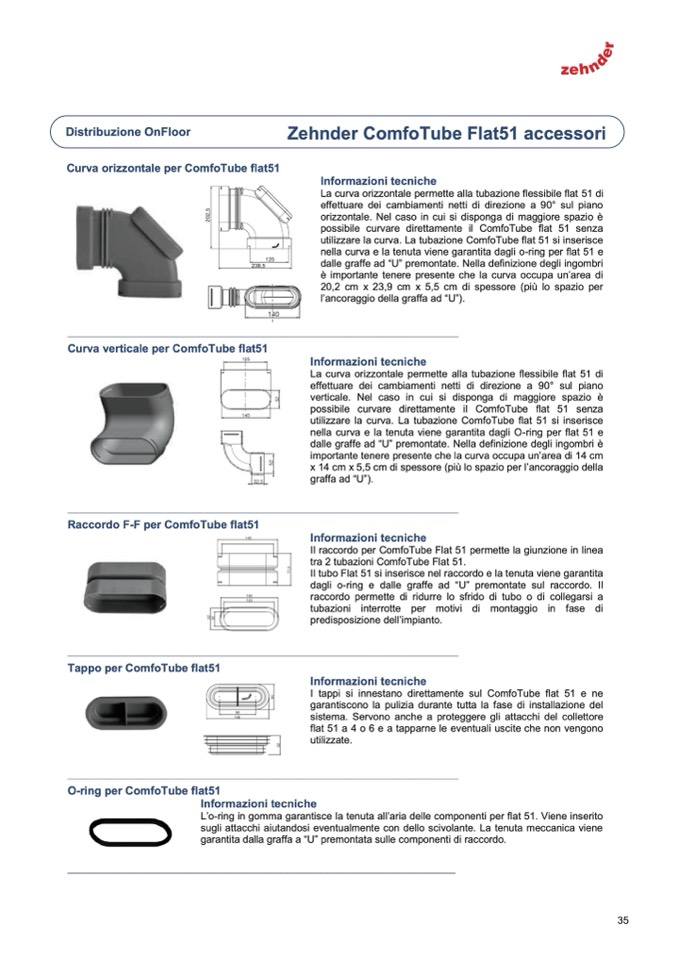

Distribuzione OnFloor
Curva orizzontale per ComfoTube flat51
Zehnder ComfoTube Fl
Informazioni tecniche
La curva orizzontale permette alla tubazione flessibile flat 51 di
effettuare dei cambiamenti netti di direzione a 90° sul piano
orizzontale. Nel caso in cui si disponga di maggiore spazio è
possibile curvare direttamente il ComfoTube flat 51 senza
utilizzare la curva. La tubazione ComfoTube flat 51 si inserisce
nella curva e la tenuta viene garantita dagli o-ring per flat 51 e
dalle graffe ad “U” premontate. Nella definizione degli ingombri
è importante tenere presente che la curva occupa un’area di
20,2 cm x 23,9 cm x 5,5 cm di spessore (più lo spazio per
l’ancoraggio della graffa ad “U”).
______________________________________________________________________________________________________________________
Curva verticale per ComfoTube flat51
Informazioni tecniche
La curva orizzontale permette alla tubazione flessibile flat 51 di
effettuare dei cambiamenti netti di direzione a 90° sul piano
verticale. Nel caso in cui si disponga di maggiore spazio è
possibile curvare direttamente il ComfoTube flat 51 senza
utilizzare la curva. La tubazione ComfoTube flat 51 si inserisce
nella curva e la tenuta viene garantita dagli O-ring per flat 51 e
dalle graffe ad “U” premontate. Nella definizione degli ingombri è
importante tenere presente che la curva occupa un’area di 14 cm
x 14 cm x 5,5 cm di spessore (più lo spazio per l’ancoraggio della
graffa ad “U”).
______________________________________________________________________________________________________________________
Raccordo F-F per ComfoTube flat51
Informazioni tecniche
Il raccordo per ComfoTube Flat 51 permette la giunzione in linea
tra 2 tubazioni ComfoTube Flat 51.
Il tubo Flat 51 si inserisce nel raccordo e la tenuta viene garantita
dagli o-ring e dalle graffe ad “U” premontate sul raccordo. Il
raccordo permette di ridurre lo sfrido di tubo o di collegarsi a
tubazioni interrotte per motivi di montaggio in fase di
predisposizione dell’impianto.
______________________________________________________________________________________________________________________
Tappo per ComfoTube flat51
Informazioni tecniche
I tappi si innestano direttamente sul ComfoTube flat 51 e ne
garantiscono la pulizia durante tutta la fase di installazione del
sistema. Servono anche a proteggere gli attacchi del collettore
flat 51 a 4 o 6 e a tapparne le eventuali uscite che non vengono
utilizzate.
______________________________________________________________________________________________________________________
O-ring per ComfoTube flat51
Informazioni tecniche
_____________________________________________________________________
L’o-ring in gomma garantisce la tenuta all’aria delle componenti per flat 51. Viene inserito
sugli attacchi aiutandosi eventualmente con dello scivolante. La tenuta meccanica viene
garantita dalla graffa a “U” premontata sulle componenti di raccordo.
at51 accessori
35
