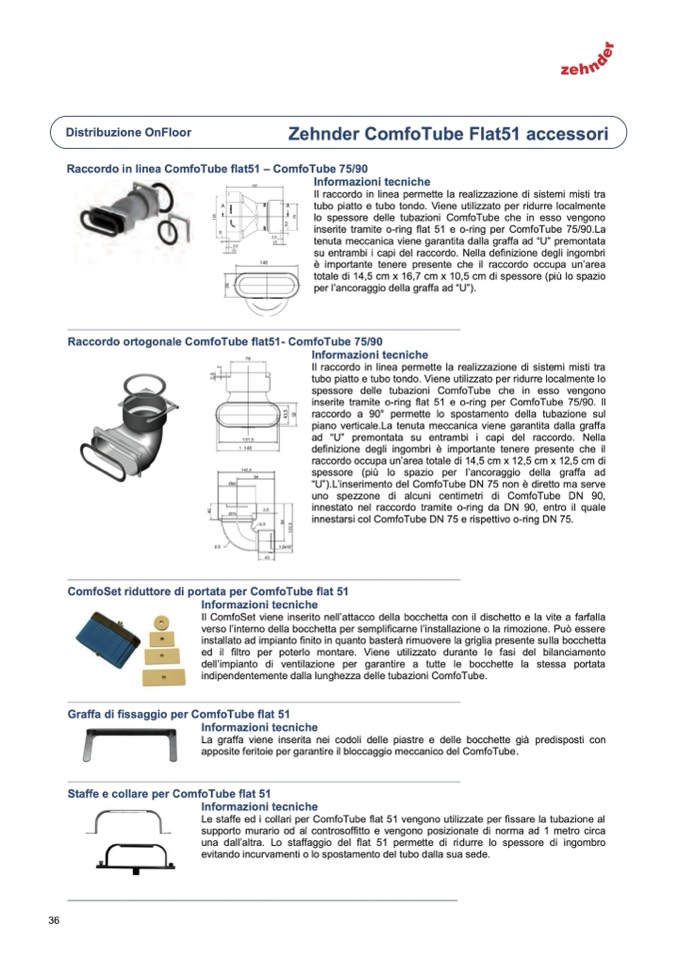

Distribuzione OnFloor
Zehnder ComfoTube Fla
Raccordo in linea ComfoTube flat51 – ComfoTube 75/90
Informazioni tecniche
______________________________________________________________________________________________________________________
Raccordo ortogonale ComfoTube flat51- ComfoTube 75/90
Informazioni tecniche
______________________________________________________________________________________________________________________
ComfoSet riduttore di portata per ComfoTube flat 51
Informazioni tecniche
______________________________________________________________________________________________________________________
Graffa di fissaggio per ComfoTube flat 51
Informazioni tecniche
La graffa viene inserita nei codoli delle piastre e delle bocchette già predisposti con
apposite feritoie per garantire il bloccaggio meccanico del ComfoTube.
______________________________________________________________________________________________________________________
Staffe e collare per ComfoTube flat 51
Informazioni tecniche
Le staffe ed i collari per ComfoTube flat 51 vengono utilizzate per fissare la tubazione al
supporto murario od al controsoffitto e vengono posizionate di norma ad 1 metro circa
una dall’altra. Lo staffaggio del flat 51 permette di ridurre lo spessore di ingombro
evitando incurvamenti o lo spostamento del tubo dalla sua sede.
_____________________________________________________________________
t51 accessori
Il raccordo in linea permette la realizzazione di sistemi misti tra
tubo piatto e tubo tondo. Viene utilizzato per ridurre localmente
lo spessore delle tubazioni ComfoTube che in esso vengono
inserite tramite o-ring flat 51 e o-ring per ComfoTube 75/90.La
tenuta meccanica viene garantita dalla graffa ad “U” premontata
su entrambi i capi del raccordo. Nella definizione degli ingombri
è importante tenere presente che il raccordo occupa un’area
totale di 14,5 cm x 16,7 cm x 10,5 cm di spessore (più lo spazio
per l’ancoraggio della graffa ad “U”).
Il raccordo in linea permette la realizzazione di sistemi misti tra
tubo piatto e tubo tondo. Viene utilizzato per ridurre localmente lo
spessore delle tubazioni ComfoTube che in esso vengono
inserite tramite o-ring flat 51 e o-ring per ComfoTube 75/90. Il
raccordo a 90° permette lo spostamento della tubazione sul
piano verticale.La tenuta meccanica viene garantita dalla graffa
ad “U” premontata su entrambi i capi del raccordo. Nella
definizione degli ingombri è importante tenere presente che il
raccordo occupa un’area totale di 14,5 cm x 12,5 cm x 12,5 cm di
spessore (più lo spazio per l’ancoraggio della graffa ad
“U”).L’inserimento del ComfoTube DN 75 non è diretto ma serve
uno spezzone di alcuni centimetri di ComfoTube DN 90,
innestato nel raccordo tramite o-ring da DN 90, entro il quale
innestarsi col ComfoTube DN 75 e rispettivo o-ring DN 75.
Il ComfoSet viene inserito nell’attacco della bocchetta con il dischetto e la vite a farfalla
verso l’interno della bocchetta per semplificarne l’installazione o la rimozione. Può essere
installato ad impianto finito in quanto basterà rimuovere la griglia presente sulla bocchetta
ed il filtro per poterlo montare. Viene utilizzato durante le fasi del bilanciamento
dell’impianto di ventilazione per garantire a tutte le bocchette la stessa portata
indipendentemente dalla lunghezza delle tubazioni ComfoTube.
