Distribuzione OnFloor

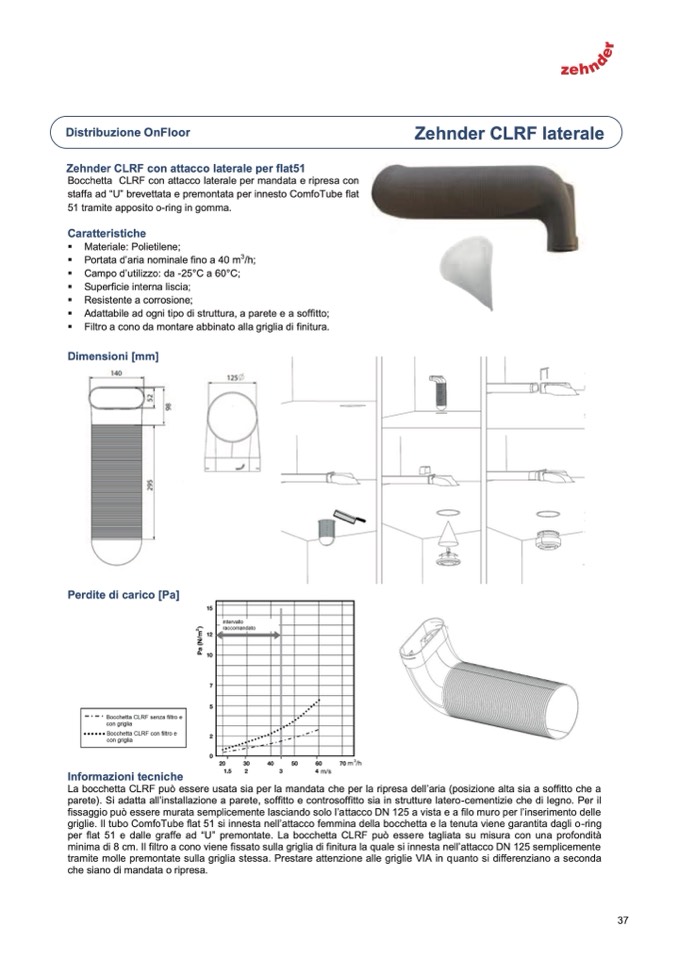

Zehnder CLRF con attacco laterale per flat51

Bocchetta CLRF con attacco laterale per mandata e ripresa con

staffa ad “U” brevettata e premontata per innesto ComfoTube flat

51 tramite apposito o-ring in gomma.

Caratteristiche

 Materiale: Polietilene;

 Portata d’aria nominale fino a 40 m3/h;

 Campo d’utilizzo: da -25°C a 60°C;

 Superficie interna liscia;

 Resistente a corrosione;

 Adattabile ad ogni tipo di struttura, a parete e a soffitto;

 Filtro a cono da montare abbinato alla griglia di finitura.

Dimensioni [mm]

Perdite di carico [Pa]

Informazioni tecniche

Zehnder CLRF laterale

La bocchetta CLRF può essere usata sia per la mandata che per la ripresa dell’aria (posizione alta sia a soffitto che a

parete). Si adatta all’installazione a parete, soffitto e controsoffitto sia in strutture latero-cementizie che di legno. Per il

fissaggio può essere murata semplicemente lasciando solo l’attacco DN 125 a vista e a filo muro per l’inserimento delle

griglie. Il tubo ComfoTube flat 51 si innesta nell’attacco femmina della bocchetta e la tenuta viene garantita dagli o-ring

per flat 51 e dalle graffe ad “U” premontate. La bocchetta CLRF può essere tagliata su misura con una profondità

minima di 8 cm. Il filtro a cono viene fissato sulla griglia di finitura la quale si innesta nell’attacco DN 125 semplicemente

tramite molle premontate sulla griglia stessa. Prestare attenzione alle griglie VIA in quanto si differenziano a seconda

che siano di mandata o ripresa.

37
