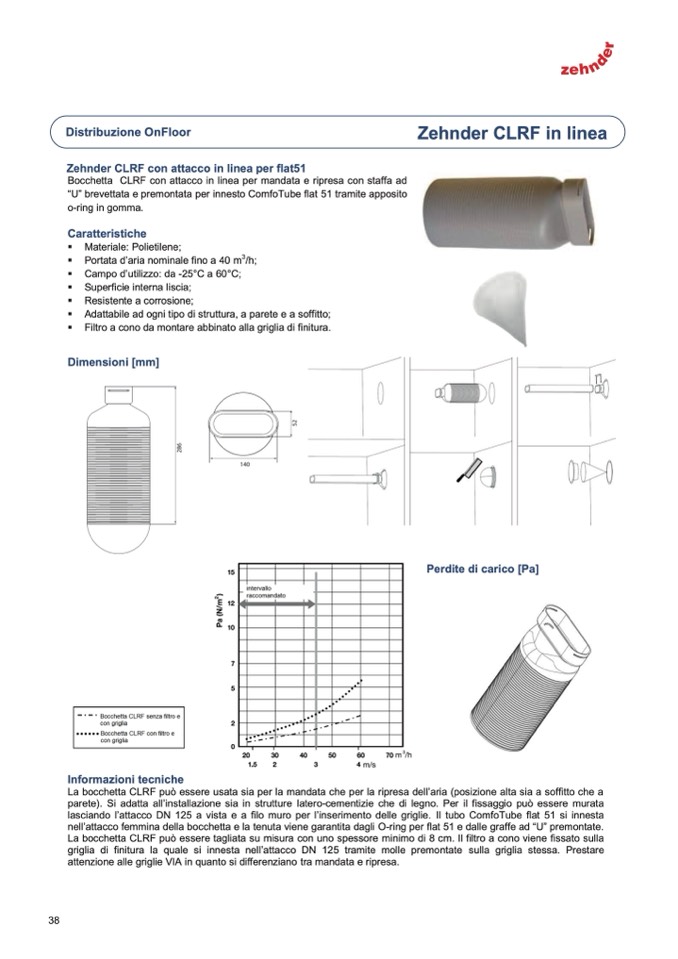

Distribuzione OnFloor

Zehnder CLRF con attacco in linea per flat51

Zehnder C

Bocchetta CLRF con attacco in linea per mandata e ripresa con staffa ad

“U” brevettata e premontata per innesto ComfoTube flat 51 tramite apposito

o-ring in gomma.

Caratteristiche

 Materiale: Polietilene;

 Portata d’aria nominale fino a 40 m3/h;

 Campo d’utilizzo: da -25°C a 60°C;

 Superficie interna liscia;

 Resistente a corrosione;

 Adattabile ad ogni tipo di struttura, a parete e a soffitto;

 Filtro a cono da montare abbinato alla griglia di finitura.

Dimensioni [mm]

Informazioni tecniche

Perdite di carico [Pa]

38

La bocchetta CLRF può essere usata sia per la mandata che per la ripresa dell’aria (posizione alta sia a soffitto che a

parete). Si adatta all’installazione sia in strutture latero-cementizie che di legno. Per il fissaggio può essere murata

lasciando l’attacco DN 125 a vista e a filo muro per l’inserimento delle griglie. Il tubo ComfoTube flat 51 si innesta

nell’attacco femmina della bocchetta e la tenuta viene garantita dagli O-ring per flat 51 e dalle graffe ad “U” premontate.

La bocchetta CLRF può essere tagliata su misura con uno spessore minimo di 8 cm. Il filtro a cono viene fissato sulla

griglia di finitura la quale si innesta nell’attacco DN 125 tramite molle premontate sulla griglia stessa. Prestare

attenzione alle griglie VIA in quanto si differenziano tra mandata e ripresa.

LRF in linea
