Terminali Idronici - Hydronic Terminals

Codice

Code

Descrizione

Description

Modello

Model

CABD125

CONDOTTO FLESSIBILE TERMOISOLANTE ANTIBATTERICO DN125

(10m)

Condotto flessibile realizzato con: film di resine poliolefiniche additivate

con master anti-batterico e antimuffa; rivestimento termoisolante in

polietilene reticolato espanso a cellule chiuse; protezione esterna film di

resine poliolefiniche additivate; spirale incorporata in acciaio armonico;

assiemaggio dei materiali al

fine della costruzione del condotto flessibile

senza utilizzo di agenti chimici, adesivi o collanti.

Temperatura di impiego – 40 °C / + 100 °C; reazione al Fuoco: Classe 1

(DM 26/6/84), Classe M1, Classe EN B-s1,do (13823:2010); raggio minimo

di curvatura medio 150 mm; colore grigio chiaro; confezione da 10 metri

lineari di condotto.

ANTIBACTERIAL THERMAL INSULATING FLEXIBLE DUCT DN125 (10m)

Flexible duct made with polyole

fin resin film containing antibacterial and

antimicrobial masterbatch; closed-cell expanded polyethylene insulating layer;

external protection made with additivated polyolefin resin film; embedded

harmonic steel spiral; assembly of materials for the construction of the flexible

duct without the use of chemical agents, adhesives, or glues. Temperature

range: -40 °C / +100 °C; fire reaction: Class 1 (DM 26/6/84), Class M1,

Class EN B-s1, do (13823:2010); minimum average bending radius: 150 mm;

light grey color; 10 linear meters of ducting per pack.

LEONARDO

(all models)

LEORP1

GRIGLIA DIFFUSIONE SMALL + PLENUM ATTACCO SINGOLO

POSTERIORE

Griglia di diffusione small completa di plenum con attacco singolo

posteriore Ø125 per condotto CABD125.

Plenum realizzato con pro

fili in alluminio estruso anti ossidazione

e rivestito di materiale isolante. Griglia con alette orientabili utilizzabile sia

per mandata che per ripresa dell'aria. Disponibile con

finitura alluminio

anodizzato o verniciata bianco RAL 9010 su richiesta.

Dimensioni cornice 215x110 mm.

SMALL DIFFUSION GRILLE + PLENUM SINGLE REAR CONNECTION

Small diffusion grille complete with plenum with single rear connection

Ø125 for CABD125 duct.

Plenum made from extruded anti-oxidation aluminium pro

files coated with

insulating material. Grille with adjustable

fins usable for both supply and return

air. Available in anodised aluminium finish or painted RAL 9010 white

on request. Frame dimensions 215x110 mm.

LEONARDO

(all models)

LEORP2

GRIGLIA DIFFUSIONE MEDIUM + PLENUM ATTACCO DOPPIO

POSTERIORE

Griglia di diffusione medium completa di plenum con attacco doppio

posteriore Ø125 per condotto CABD125.

Plenum realizzato con profili in alluminio estruso anti ossidazione e rivestito

di materiale isolante. Griglia con alette orientabili utilizzabile sia per mandata

che per ripresa dell'aria. Disponibile con

finitura alluminio anodizzato o

verniciata bianco RAL 9010 su richiesta. Dimensioni cornice 430x110 mm.

MEDIUM DIFFUSION GRILLE + PLENUM DOUBLE REAR CONNECTION

Medium diffusion grille complete with plenum with double rear connection

Ø125 for CABD125 duct.

Plenum made from extruded anti-oxidation aluminium pro

files coated with

insulating material. Grille with adjustable

fins that can be used for both supply

and return air. Available with anodised aluminium finish or painted RAL 9010

white on request. Frame dimensions 430x110 mm.

LEONARDO

(all models)

LEORPL1

GRIGLIA DIFFUSIONE SMALL + PLENUM ATTACCO SINGOLO

LATERALE

Griglia di diffusione small completa di plenum con attacco singolo laterale

Ø125 per condotto CABD125.

Plenum realizzato con profili in alluminio estruso anti ossidazione e rivestito

di materiale isolante. Griglia con alette orientabili utilizzabile sia per manda-

ta che per ripresa dell'aria. Disponibile con finitura alluminio anodizzato o

verniciata bianco RAL 9010 su richiesta. Dimensioni cornice 215x110 mm.

SMALL DIFFUSION GRILLE + SINGLE SIDE CONNECTION PLENUM

Small diffusion grille complete with plenum featuring a single side connection

Ø125 for CABD125 duct. The plenum is constructed with anti-oxidation ex-

truded aluminum profiles coated with insulating material. The grille, equipped

with adjustable fins, is suitable for both supply and return air. Available in an

anodized aluminum finish or painted RAL 9010 white upon request. Frame

dimensions: 215x110 mm.

LEONARDO

(all models)

58

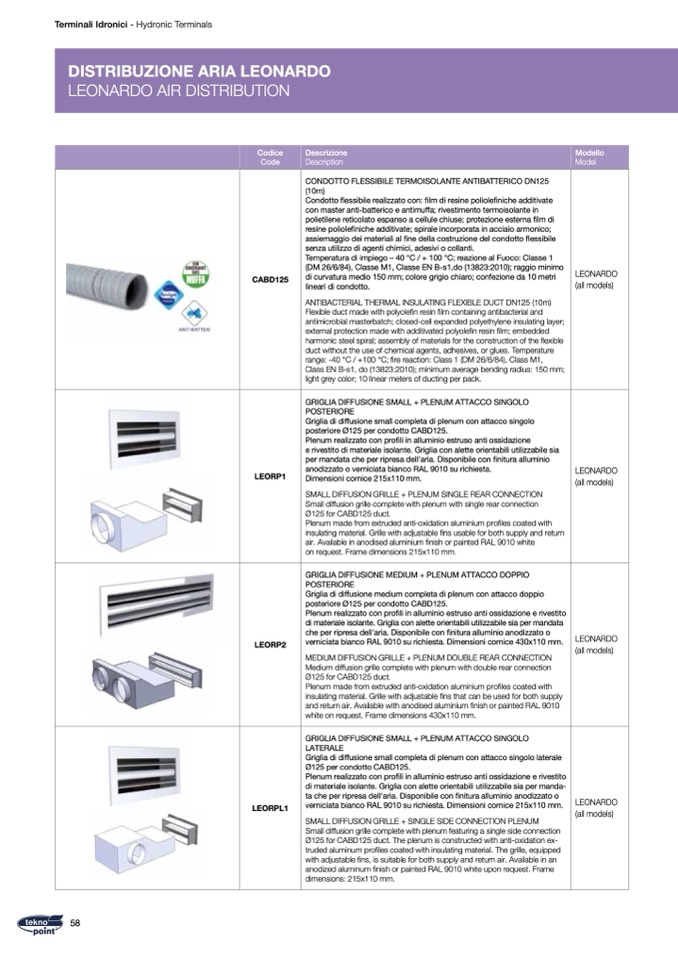

DISTRIBUZIONE ARIA LEONARDO

LEONARDO AIR DISTRIBUTION
