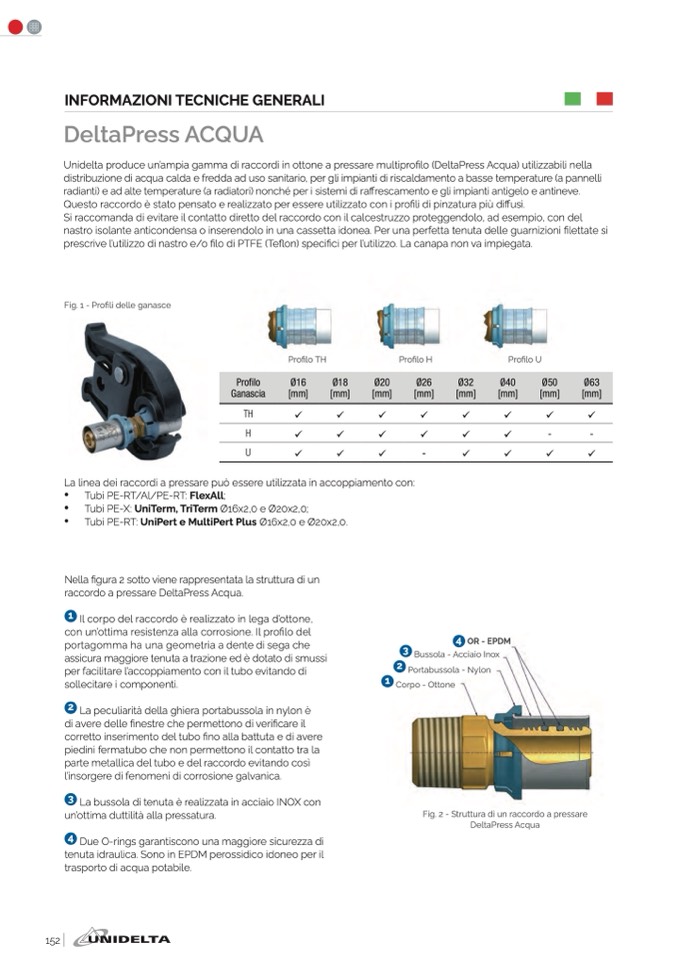

INFORMAZIONI TECNICHE GENERALI
DeltaPress ACQU
A
Unidelta produce un’ampia gamma di raccordi in ottone a pressare multiprofilo (DeltaPress Acqua) utilizzabili nell
a
distribuzione di acqua calda e fredda ad uso sanitario, per gli impianti di riscaldamento a basse temperature (a pannell
i
radianti) e ad alte temperature (a radiatori) nonché per i sistemi di ra
ffrescamento e gli impianti antigelo e antineve.
Questo raccordo è stato pensato e realizzato per essere utilizzato con i profili di pinzatura più di
ffusi
.
Si raccomanda di evitare il contatto diretto del raccordo con il calcestruzzo proteggendolo, ad esempio, con de
l
nastro isolante anticondensa o inserendolo in una cassetta idonea. Per una perfetta tenuta delle guarnizioni filettate si
prescrive l’utilizzo di nastro e/o filo di PTFE (Te
flon) specifici per l’utilizzo. La canapa non va impiegata
.
Fig. 1 - Pro
fili delle ganasce
Pro
filo
Ganasci
a
Pro
filo TH
Profilo H
Profilo
U
Ø1
6
[mm
]
Ø18
[mm
]
Ø20
[mm
]
Ø2
6
[mm
]
Ø32
[mm
]
Ø40
[mm
]
Ø50
[mm]
Ø6
3
[mm]
TH
H
-
-
U
-
La linea dei raccordi a pressare può essere utilizzata in accoppiamento con
:
•
Tubi PE-RT/Al/PE-RT: FlexAll
;
•
Tubi PE-X: UniTerm, TriTerm Ø16x2,0 e Ø20x2,0;
•
Tubi PE-RT: UniPert e MultiPert Plus Ø16x2,0 e Ø20x2,0.
Nella figura 2 sotto viene rappresentata la struttura di un
raccordo a pressare DeltaPress Acqua
.
1 Il corpo del raccordo è realizzato in lega d’ottone
,
con un’ottima resistenza alla corrosione. Il pro
filo de
l
portagomma ha una geometria a dente di sega che
assicura maggiore tenuta a trazione ed è dotato di smuss
i
per facilitare l’accoppiamento con il tubo evitando d
i
sollecitare i componenti
.
2 La peculiarità della ghiera portabussola in nylon è
di avere delle
finestre che permettono di veri
ficare il
corretto inserimento del tubo fino alla battuta e di avere
piedini fermatubo che non permettono il contatto tra l
a
parte metallica del tubo e del raccordo evitando cos
ì
l’insorgere di fenomeni di corrosione galvanica
.
3 La bussola di tenuta è realizzata in acciaio INOX con
un’ottima duttilità alla pressatura
.
4 Due O-rings garantiscono una maggiore sicurezza di
tenuta idraulica. Sono in EPDM perossidico idoneo per il
trasporto di acqua potabile
.
4 OR - EPDM
3 Bussola - Acciaio Inox
2 Portabussola - Nylo
n
1 Corpo - Ottone
Fig. 2 - Struttura di un raccordo a pressar
e
DeltaPress Acqu
a
