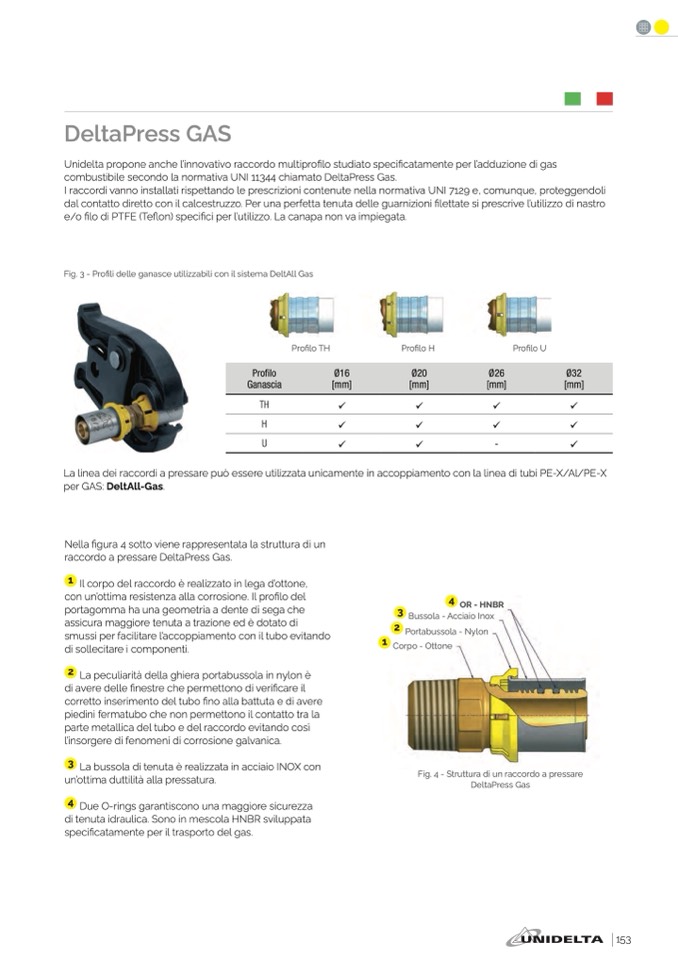

DeltaPress GA
S
Unidelta propone anche l’innovativo raccordo multipro
filo studiato specificatamente per l’adduzione di gas
combustibile secondo la normativa UNI 11344 chiamato DeltaPress Gas
.
I raccordi vanno installati rispettando le prescrizioni contenute nella normativa UNI 7129 e, comunque, proteggendoli
dal contatto diretto con il calcestruzzo. Per una perfetta tenuta delle guarnizioni filettate si prescrive l’utilizzo di nastr
o
e/o
filo di PTFE (Teflon) speci
fici per l’utilizzo. La canapa non va impiegata.
Fig. 3 - Profili delle ganasce utilizzabili con il sistema DeltAll Gas
Pro
fil
o
Ganasci
a
Profilo TH
Profilo H
Pro
filo U
Ø1
6
[mm
]
Ø20
[mm
]
Ø26
[mm
]
Ø32
[mm
]
TH
H
U
-
La linea dei raccordi a pressare può essere utilizzata unicamente in accoppiamento con la linea di tubi PE-X/Al/PE-X
per GAS: DeltAll-Gas
.
Nella
figura 4 sotto viene rappresentata la struttura di un
raccordo a pressare DeltaPress Gas.
1 Il corpo del raccordo è realizzato in lega d’ottone,
con un’ottima resistenza alla corrosione. Il profilo de
l
portagomma ha una geometria a dente di sega ch
e
assicura maggiore tenuta a trazione ed è dotato di
smussi per facilitare l’accoppiamento con il tubo evitand
o
di sollecitare i componenti
.
2 La peculiarità della ghiera portabussola in nylon è
di avere delle
finestre che permettono di veri
ficare il
corretto inserimento del tubo fino alla battuta e di avere
piedini fermatubo che non permettono il contatto tra l
a
parte metallica del tubo e del raccordo evitando cos
ì
l’insorgere di fenomeni di corrosione galvanica
.
3 La bussola di tenuta è realizzata in acciaio INOX con
un’ottima duttilità alla pressatura
.
4 Due O-rings garantiscono una maggiore sicurezza
di tenuta idraulica. Sono in mescola HNBR sviluppat
a
speci
ficatamente per il trasporto del gas
.
4 OR - HNB
R
3 Bussola - Acciaio Ino
x
2 Portabussola - Nylo
n
1 Corpo - Ottone
Fig. 4 - Struttura di un raccordo a pressar
e
DeltaPress Gas
153
