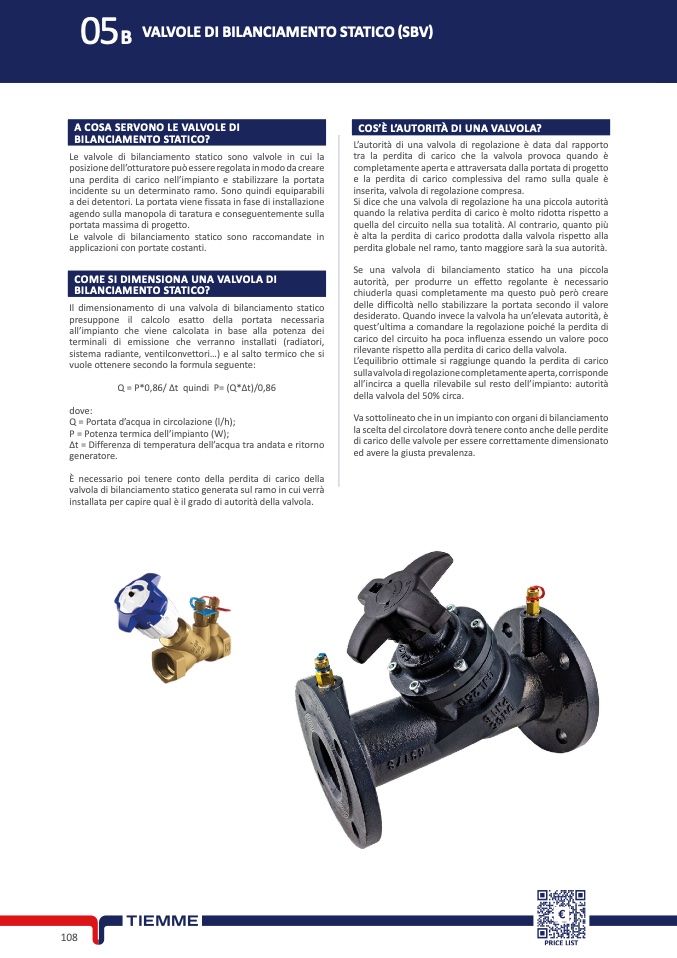

05B
VALVOLE DI BILANCIAMENTO STATICO (SBV
)
A COSA SERVONO LE VALVOLE DI
BILANCIAMENTO STATICO?
COS’È L’AUTORITÀ DI UNA VALVOLA
?
Le valvole di bilanciamento statico sono valvole in cui l
a
posizione dell’otturatore può essere regolata in modo da crear
e
una perdita di carico nell’impianto e stabilizzare la portata
incidente su un determinato ramo. Sono quindi equiparabil
i
a dei detentori. La portata viene fissata in fase di installazione
agendo sulla manopola di taratura e conseguentemente sull
a
portata massima di progetto
.
Le valvole di bilanciamento statico sono raccomandate i
n
applicazioni con portate costanti.
COME SI DIMENSIONA UNA VALVOLA DI
BILANCIAMENTO STATICO?
Il dimensionamento di una valvola di bilanciamento static
o
presuppone il calcolo esatto della portata necessari
a
all’impianto che viene calcolata in base alla potenza de
i
terminali di emissione che verranno installati (radiatori,
sistema radiante, ventilconvettori…) e al salto termico che s
i
vuole ottenere secondo la formula seguente
:
Q = P*0,86/ Δt quindi P= (Q*Δt)/0,86
dove
:
Q = Portata d’acqua in circolazione (l/h);
P = Potenza termica dell’impianto (W)
;
Δt = Differenza di temperatura dell’acqua tra andata e ritorn
o
generatore.
È necessario poi tenere conto della perdita di carico della
valvola di bilanciamento statico generata sul ramo in cui verr
à
installata per capire qual è il grado di autorità della valvola.
L’autorità di una valvola di regolazione è data dal rapporto
tra la perdita di carico che la valvola provoca quando è
completamente aperta e attraversata dalla portata di progett
o
e la perdita di carico complessiva del ramo sulla quale è
inserita, valvola di regolazione compresa.
Si dice che una valvola di regolazione ha una piccola autorit
à
quando la relativa perdita di carico è molto ridotta rispetto
a
quella del circuito nella sua totalità. Al contrario, quanto pi
ù
è alta la perdita di carico prodotta dalla valvola rispetto alla
perdita globale nel ramo, tanto maggiore sarà la sua autorità
.
Se una valvola di bilanciamento statico ha una piccola
autorità, per produrre un effetto regolante è necessari
o
chiuderla quasi completamente ma questo può però creare
delle difficoltà nello stabilizzare la portata secondo il valore
desiderato. Quando invece la valvola ha un’elevata autorità, è
quest’ultima a comandare la regolazione poiché la perdita di
carico del circuito ha poca influenza essendo un valore poco
rilevante rispetto alla perdita di carico della valvola.
L’equilibrio ottimale si raggiunge quando la perdita di caric
o
sulla valvola di regolazione completamente aperta, corrisponde
all’incirca a quella rilevabile sul resto dell’impianto: autorit
à
della valvola del 50% circa.
Va sottolineato che in un impianto con organi di bilanciament
o
la scelta del circolatore dovrà tenere conto anche delle perdite
di carico delle valvole per essere correttamente dimensionat
o
ed avere la giusta prevalenza.
