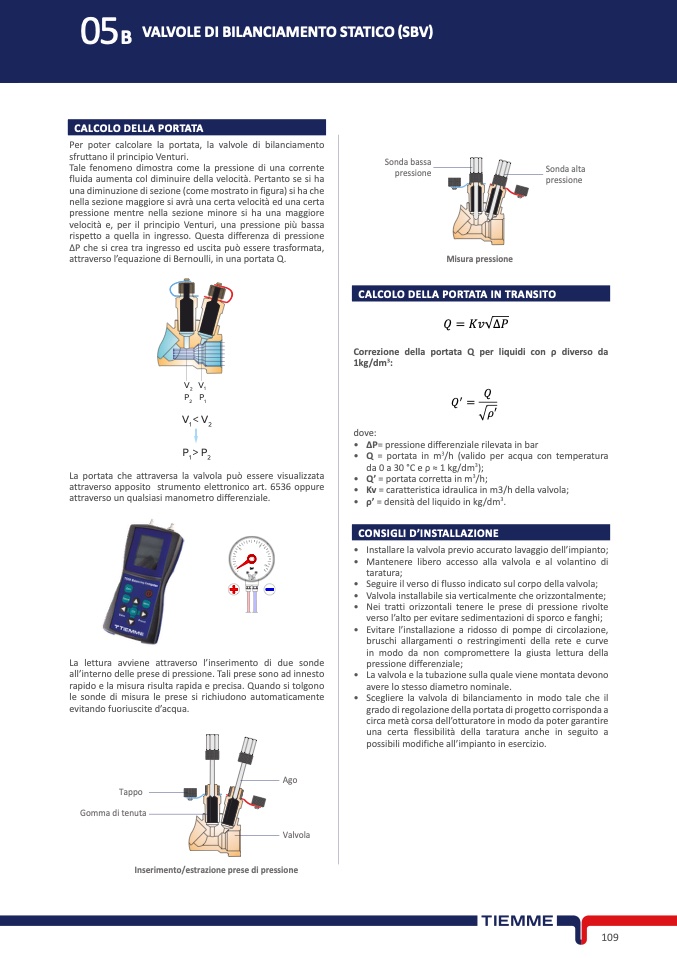

VALVOLE DI BILANCIAMENTO STATICO (SBV
)
CALCOLO DELLA PORTATA
Ag
o
Per poter calcolare la portata, la valvole di bilanciament
o
sfruttano il principio Venturi
.
Tale fenomeno dimostra come la pressione di una corrent
e
fluida aumenta col diminuire della velocità. Pertanto se si h
a
Tapp
o
una diminuzione di sezione (come mostrato in figura) si ha che
Gomma di tenuta
nella sezione maggiore si avrà una certa velocità ed una cert
a
pressione mentre nella sezione minore si ha una maggior
e
velocità e, per il principio Venturi, una pressione più bass
a
rispetto a quella in ingresso. Questa differenza di pressione
ΔP che si crea tra ingresso ed uscita può essere trasformata,
attraverso l’equazione di Bernoulli, in una portata Q
.
Inserimento/estrazione prese di pressione
Sonda bass
a
pressione
Sonda alta
pressione
Valvola
Misura pression
e
CALCOLO DELLA PORTATA IN TRANSITO
V2
P
2
V1
P
1
V1 < V2
P1 > P2
La portata che attraversa la valvola può essere visualizzat
a
attraverso apposito strumento elettronico art. 6536 oppur
e
attraverso un qualsiasi manometro differenziale
.
���� =
����
����√∆����
Correzione della portata Q per liquidi con ρ diverso da
1kg/dm3:
����′ = ���� √
����
′
dove
:
•
ΔP= pressione differenziale rilevata in ba
r
•
Q = portata in m3/h (valido per acqua con temperatur
a
da 0 a 30 °C e ρ ≈ 1 kg/dm3);
•
Q’ = portata corretta in m3/h;
•
Kv = caratteristica idraulica in m3/h della valvola
;
•
ρ’ = densità del liquido in kg/dm3
.
CONSIGLI D’INSTALLAZIONE
La lettura avviene attraverso l’inserimento di due sonde
all’interno delle prese di pressione. Tali prese sono ad innesto
rapido e la misura risulta rapida e precisa. Quando si tolgono
le sonde di misura le prese si richiudono automaticamente
evitando fuoriuscite d’acqua.
Ag
o
•
•
•
•
•
•
•
•
Installare la valvola previo accurato lavaggio dell’impianto;
Mantenere libero accesso alla valvola e al volantino d
i
taratura;
Seguire il verso di flusso indicato sul corpo della valvola
;
Valvola installabile sia verticalmente che orizzontalmente;
Nei tratti orizzontali tenere le prese di pressione rivolte
verso l’alto per evitare sedimentazioni di sporco e fanghi
;
Evitare l’installazione a ridosso di pompe di circolazione
,
bruschi allargamenti o restringimenti della rete e curv
e
in modo da non compromettere la giusta lettura della
pressione differenziale
;
La valvola e la tubazione sulla quale viene montata devono
avere lo stesso diametro nominale.
Scegliere la valvola di bilanciamento in modo tale che il
grado di regolazione della portata di progetto corrisponda
a
circa metà corsa dell’otturatore in modo da poter garantir
e
una certa flessibilità della taratura anche in seguito
a
possibili modifiche all’impianto in esercizio
.
Sonda bassa
pressione
Sonda alta
pression
e
Tappo
Gomma di tenut
a
Valvol
a
Inserimento/estrazione prese di pressione
Misura pression
e
