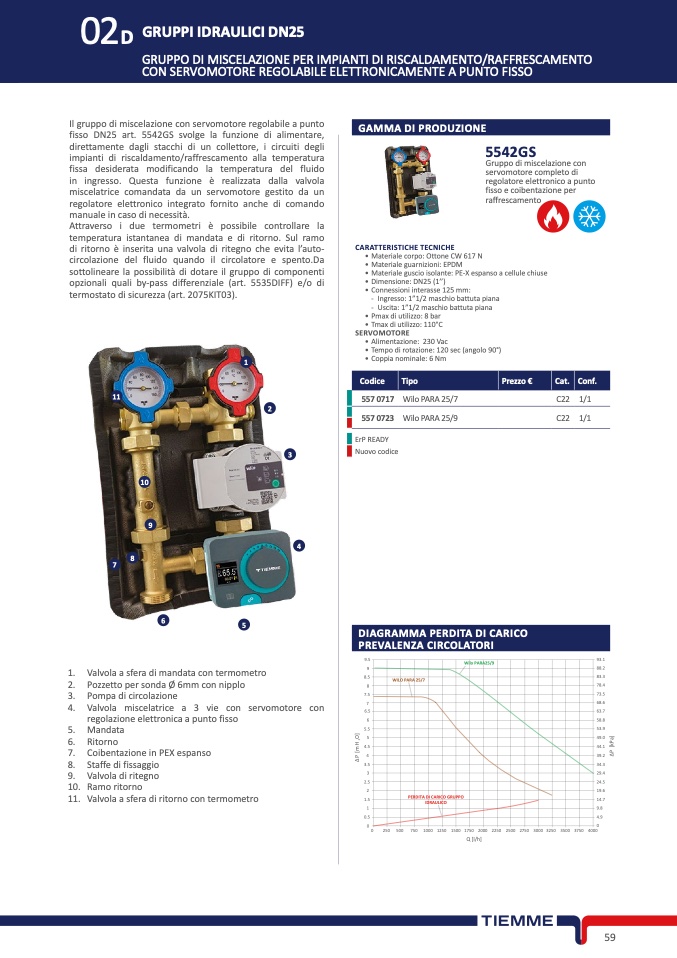

Il gruppo di miscelazione con servomotore regolabile a punto
fisso DN25 art. 5542GS svolge la funzione di alimentare,
direttamente dagli stacchi di un collettore, i circuiti degl
i
impianti di riscaldamento/raffrescamento alla temperatur
a
fissa desiderata modificando la temperatura del fluid
o
in ingresso. Questa funzione è realizzata dalla valvola
miscelatrice comandata da un servomotore gestito da un
regolatore elettronico integrato fornito anche di comando
manuale in caso di necessità.
Attraverso i due termometri è possibile controllare la
temperatura istantanea di mandata e di ritorno. Sul ram
o
di ritorno è inserita una valvola di ritegno che evita l’auto-
circolazione del fluido quando il circolatore e spento.D
a
sottolineare la possibilità di dotare il gruppo di component
i
opzionali quali by-pass differenziale (art. 5535DIFF) e/o di
termostato di sicurezza (art. 2075KIT03)
.
1
Gruppo di miscelazione co
n
servomotore completo d
i
regolatore elettronico a punto
fisso e coibentazione pe
r
raffrescament
o
1
1
2
CARATTERISTICHE TECNICHE
• Materiale corpo: Ottone CW 617 N
• Materiale guarnizioni: EPDM
• Materiale guscio isolante: PE-X espanso a cellule chiuse
• Dimensione: DN25 (1’’)
• Connessioni interasse 125 mm:
-
Ingresso: 1”1/2 maschio battuta pian
a
-
Uscita: 1”1/2 maschio battuta pian
a
• Pmax di utilizzo: 8 bar
• Tmax di utilizzo: 110°C
SERVOMOTORE
• Alimentazione: 230 Vac
• Tempo di rotazione: 120 sec (angolo 90°)
• Coppia nominale: 6 Nm
Codice
Tipo
ErP READ
Y
Nuovo codic
e
Prezzo €
Cat.
Conf.
557 0717 Wilo PARA 25/7
C22 1/1
557 0723 Wilo PARA 25/9
C22 1/1
3
10
9
4
8
7
6
5
1.
Valvola a sfera di mandata con termometro
2.
Pozzetto per sonda Ø 6mm con nipplo
3. Pompa di circolazione
4. Valvola miscelatrice a 3 vie con servomotore con
regolazione elettronica a punto fiss
o
5. Mandat
a
6. Ritorn
o
7. Coibentazione in PEX espanso
8. Staffe di fissaggio
9. Valvola di ritegno
10. Ramo ritorno
11.
Valvola a sfera di ritorno con termometr
o
Wilo PARA25/
9
WILO PARA 25/7
Δ
P
[
m
H
O
]
2
9.
5
9
8.5
8
7.5
7
6.5
6
5.
5
5
4.
5
4
3.
5
3
2.
5
2
1.
5
1
0.
5
0
PERDITA DI CARICO GRUPPO
IDRAULIC
O
93.
1
88.
2
83.
3
78.
4
73.
5
68.
6
63.7
58.8
53.9
49.0
44.1
39.2
34.3
29.4
24.5
19.6
14.7
9.8
4.9
0
Δ
P
[
k
P
a
]
0
250 500 750 1000 1250 1500 1750 2000 2250 2500 2750 3000
3250 3500 3750 400
0
Q [l/h]
