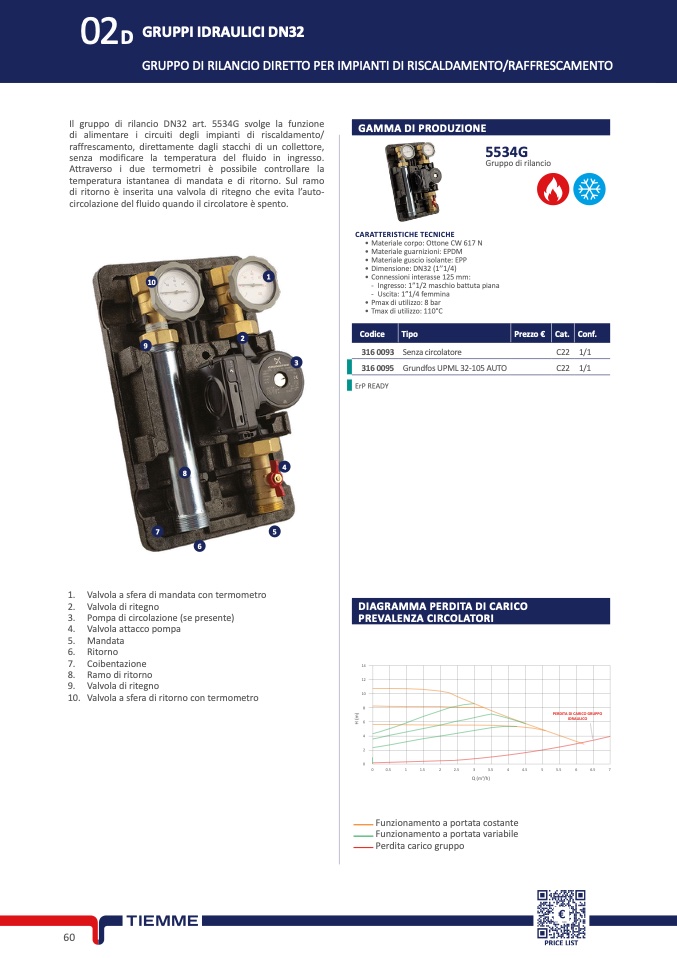

02D
GRUPPI IDRAULICI DN3
2
GRUPPO DI RILANCIO DIRETTO PER IMPIANTI DI RISCALDAMENTO/RAFFRESCAMENTO
Il gruppo di rilancio DN32 art. 5534G svolge la funzione
di alimentare i circuiti degli impianti di riscaldamento/
raffrescamento, direttamente dagli stacchi di un collettore,
senza modificare la temperatura del fluido in ingresso
.
Attraverso i due termometri è possibile controllare la
temperatura istantanea di mandata e di ritorno. Sul ram
o
di ritorno è inserita una valvola di ritegno che evita l’auto-
circolazione del fluido quando il circolatore è spento.
GAMMA DI PRODUZION
E
5534
G
Gruppo di rilanci
o
1
10
2
9
3
CARATTERISTICHE TECNICH
E
• Materiale corpo: Ottone CW 617 N
• Materiale guarnizioni: EPDM
• Materiale guscio isolante: EPP
• Dimensione: DN32 (1’’1/4)
• Connessioni interasse 125 mm:
-
Ingresso: 1”1/2 maschio battuta piana
-
Uscita: 1”1/4 femmina
• Pmax di utilizzo: 8 bar
• Tmax di utilizzo: 110°C
Codice
Tipo
ErP READ
Y
Prezzo €
Cat.
Conf.
316 0093 Senza circolatore
C22 1/
1
316 0095 Grundfos UPML 32-105 AUTO
C22 1/
1
4
8
7
6
1.
Valvola a sfera di mandata con termometro
2. Valvola di ritegn
o
3.
Pompa di circolazione (se presente
)
4. Valvola attacco pomp
a
5. Mandata
6. Ritorno
7. Coibentazion
e
8. Ramo di ritorn
o
9. Valvola di ritegn
o
10.
Valvola a sfera di ritorno con termometro
5
DIAGRAMMA PERDITA DI CARICO
PREVALENZA CIRCOLATORI
H
(
m
)
1
4
1
2
1
0
8
6
4
2
0
PERDITA DI CARICO GRUPP
O
IDRAULICO
0
0.5
1
1.5
2
2.5
3
3.5
4
4.5
5
5.5
6
6.5
7
Q (m3/h)
Funzionamento a portata costante
Funzionamento a portata variabile
Perdita carico gruppo
6
0
