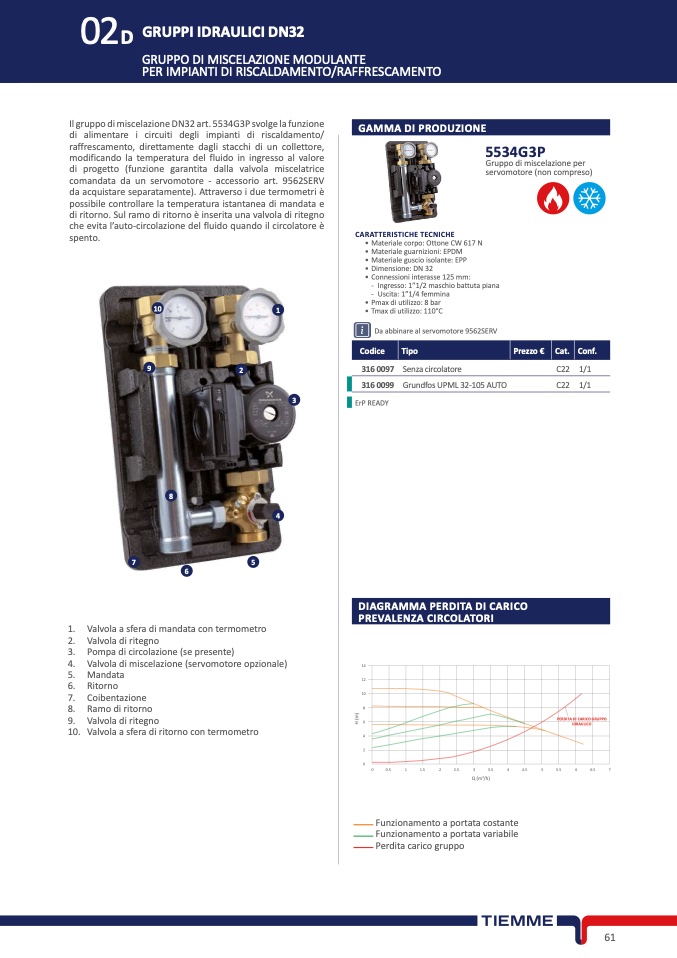

GRUPPI IDRAULICI DN3
2
GRUPPO DI MISCELAZIONE MODULANTE
PER IMPIANTI DI RISCALDAMENTO/RAFFRESCAMENTO
Il gruppo di miscelazione DN32 art. 5534G3P svolge la funzione
di alimentare i circuiti degli impianti di riscaldamento/
raffrescamento, direttamente dagli stacchi di un collettore,
modificando la temperatura del fluido in ingresso al valor
e
di progetto (funzione garantita dalla valvola miscelatric
e
comandata da un servomotore - accessorio art. 9562SERV
da acquistare separatamente). Attraverso i due termometri è
possibile controllare la temperatura istantanea di mandata
e
di ritorno. Sul ramo di ritorno è inserita una valvola di ritegno
che evita l’auto-circolazione del fluido quando il circolatore
è
spento.
1
0
1
GAMMA DI PRODUZION
E
5534G3
P
Gruppo di miscelazione pe
r
servomotore (non compreso)
9
2
3
CARATTERISTICHE TECNICHE
• Materiale corpo: Ottone CW 617 N
• Materiale guarnizioni: EPDM
• Materiale guscio isolante: EPP
• Dimensione: DN 32
• Connessioni interasse 125 mm:
-
Ingresso: 1”1/2 maschio battuta pian
a
-
Uscita: 1”1/4 femmin
a
• Pmax di utilizzo: 8 bar
• Tmax di utilizzo: 110°C
Da abbinare al servomotore 9562SER
V
Codice
Tipo
ErP READ
Y
Prezzo €
Cat.
Conf.
316 0097 Senza circolatore
C22 1/1
316 0099 Grundfos UPML 32-105 AUTO
C22 1/1
8
4
7
5
6
1.
Valvola a sfera di mandata con termometro
2. Valvola di ritegno
3.
Pompa di circolazione (se presente)
4.
Valvola di miscelazione (servomotore opzionale)
5. Mandat
a
6. Ritorn
o
7. Coibentazione
8. Ramo di ritorno
9. Valvola di ritegno
10.
Valvola a sfera di ritorno con termometr
o
DIAGRAMMA PERDITA DI CARICO
PREVALENZA CIRCOLATORI
H
(
m
)
1
4
1
2
1
0
8
6
4
2
0
PERDITA DI CARICO GRUPPO
IDRAULICO
0
0.5
1
1.5
2
2.5
3
3.5
4
4.5
5
5.5
6
6.5
7
Q (m3/h
)
Funzionamento a portata costant
e
Funzionamento a portata variabil
e
Perdita carico grupp
o
