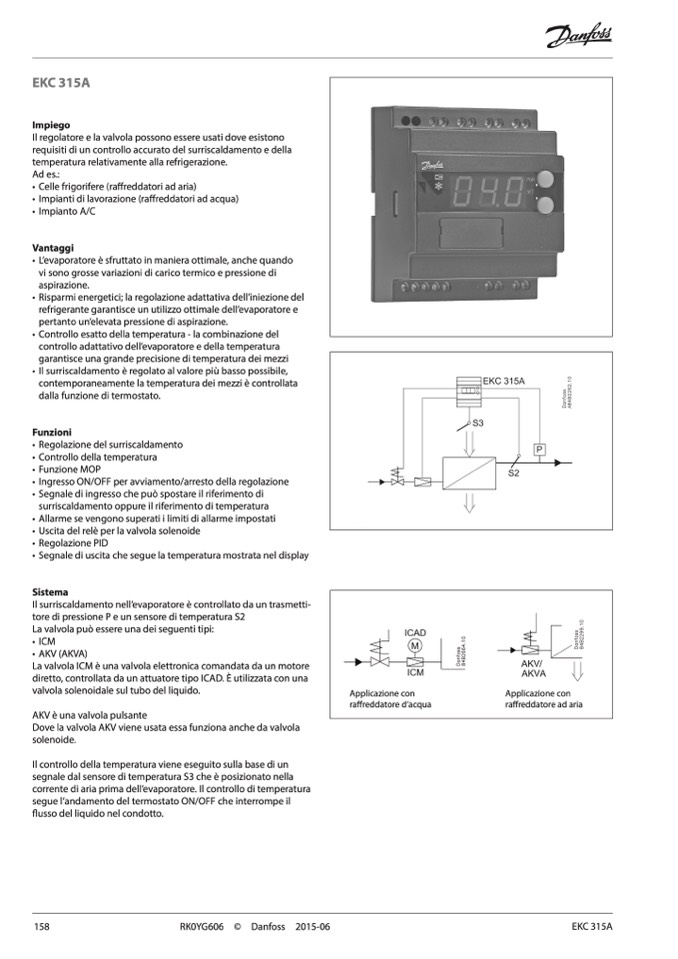

EKC 315A

Impiego

Il regolatore e la valvola possono essere usati dove esistono

requisiti di un controllo accurato del surriscaldamento e della

temperatura relativamente alla refrigerazione.

Ad es.:

• Celle frigorifere (raffreddatori ad aria)

• Impianti di lavorazione (raffreddatori ad acqua)

• Impianto A/C

Vantaggi

• L’evaporatore è sfruttato in maniera ottimale, anche quando

vi sono grosse variazioni di carico termico e pressione di

aspirazione.

• Risparmi energetici; la regolazione adattativa dell’iniezione del

refrigerante garantisce un utilizzo ottimale dell’evaporatore e

pertanto un’elevata pressione di aspirazione.

• Controllo esatto della temperatura - la combinazione del

controllo adattativo dell’evaporatore e della temperatura

garantisce una grande precisione di temperatura dei mezzi

• Il surriscaldamento è regolato al valore più basso possibile,

contemporaneamente la temperatura dei mezzi è controllata

dalla funzione di termostato.

Funzioni

• Regolazione del surriscaldamento

• Controllo della temperatura

• Funzione MOP

• Ingresso ON/OFF per avviamento/arresto della regolazione

• Segnale di ingresso che può spostare il riferimento di

surriscaldamento oppure il riferimento di temperatura

• Allarme se vengono superati i limiti di allarme impostati

• Uscita del relè per la valvola solenoide

• Regolazione PID

• Segnale di uscita che segue la temperatura mostrata nel display

Sistema

Il surriscaldamento nell’evaporatore è controllato da un trasmetti-

tore di pressione P e un sensore di temperatura S2

La valvola può essere una dei seguenti tipi:

• ICM

• AKV (AKVA)

La valvola ICM è una valvola elettronica comandata da un motore

diretto, controllata da un attuatore tipo ICAD. È utilizzata con una

valvola solenoidale sul tubo del liquido.

AKV è una valvola pulsante

Dove la valvola AKV viene usata essa funziona anche da valvola

solenoide.

Il controllo della temperatura viene eseguito sulla base di un

segnale dal sensore di temperatura S3 che è posizionato nella

corrente di aria prima dell’evaporatore. Il controllo di temperatura

segue l’andamento del termostato ON/OFF che interrompe il

flusso del liquido nel condotto.

Applicazione con

raffreddatore d’acqua

raffreddatore ad aria
