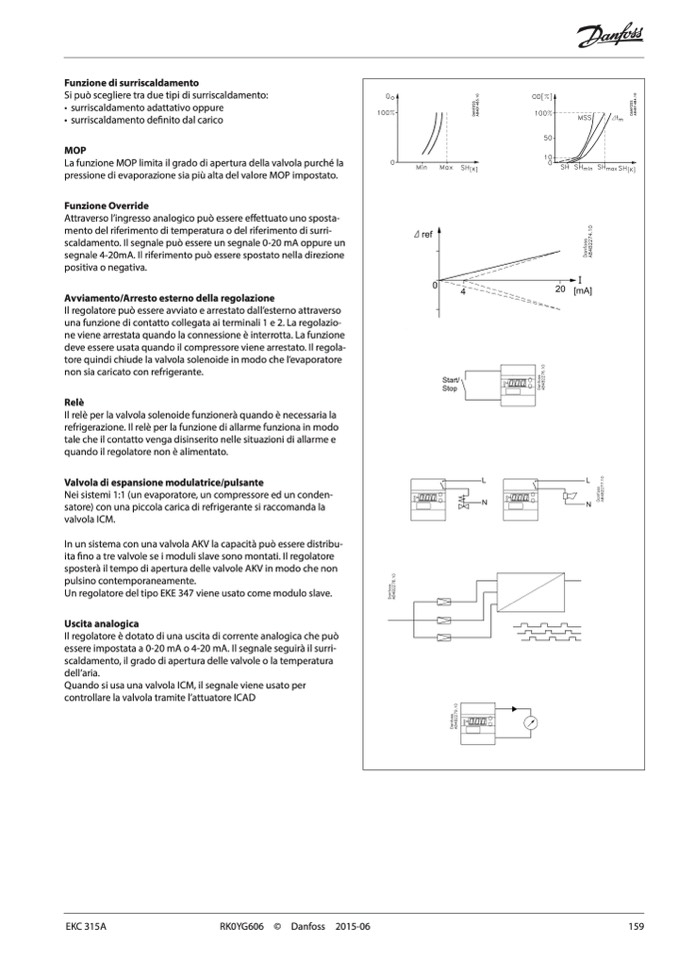

Funzione di surriscaldamento

Si può scegliere tra due tipi di surriscaldamento:

• surriscaldamento adattativo oppure

• surriscaldamento definito dal carico

MOP

La funzione MOP limita il grado di apertura della valvola purché la

pressione di evaporazione sia più alta del valore MOP impostato.

Funzione Override

Attraverso l’ingresso analogico può essere effettuato uno sposta-

mento del riferimento di temperatura o del riferimento di surri-

scaldamento. Il segnale può essere un segnale 0-20 mA oppure un

segnale 4-20mA. Il riferimento può essere spostato nella direzione

positiva o negativa.

Avviamento/Arresto esterno della regolazione

Il regolatore può essere avviato e arrestato dall’esterno attraverso

una funzione di contatto collegata ai terminali 1 e 2. La regolazio-

ne viene arrestata quando la connessione è interrotta. La funzione

deve essere usata quando il compressore viene arrestato. Il regola-

tore quindi chiude la valvola solenoide in modo che l’evaporatore

non sia caricato con refrigerante.

Relè

Il relè per la valvola solenoide funzionerà quando è necessaria la

refrigerazione. Il relè per la funzione di allarme funziona in modo

tale che il contatto venga disinserito nelle situazioni di allarme e

quando il regolatore non è alimentato.

Valvola di espansione modulatrice/pulsante

Nei sistemi 1:1 (un evaporatore, un compressore ed un conden-

satore) con una piccola carica di refrigerante si raccomanda la

valvola ICM.

In un sistema con una valvola AKV la capacità può essere distribu-

ita fino a tre valvole se i moduli slave sono montati. Il regolatore

sposterà il tempo di apertura delle valvole AKV in modo che non

pulsino contemporaneamente.

Un regolatore del tipo EKE 347 viene usato come modulo slave.

Uscita analogica

Il regolatore è dotato di una uscita di corrente analogica che può

essere impostata a 0-20 mA o 4-20 mA. Il segnale seguirà il surri-

scaldamento, il grado di apertura delle valvole o la temperatura

dell’aria.

Quando si usa una valvola ICM, il segnale viene usato per

controllare la valvola tramite l’attuatore ICAD
