Definire la valvola e segnale in uscita:
0: Off
1: TQ. AO: 0-20 mA
2: TQ. AO: 4-20 mA
3: AKV, AO: 0-20 m
4: AKV, AO: 4-20 mA
5: AKV, AO: EKC 347-SLAVE
6: ICM, AO: 0-20 mA/ICM OD%
7: ICM, AO: 4-20 mA/ICM OD%
o09
0
7
0
Definire segnale di ingresso su ingresso analogico
AIA:
0: nessun segnale
1: Regolazione temperatura. 0-20 mA
2: Regolazione temperatura. 4-20 mA
3: Spostamento del riferimento surriscaldamento.
0-20 mA
4: Spostamento del riferimento surriscaldamento.
4-20 mA
o10
0
4
0
Impostare la frequenza della tensione di
alimentazione
o12
50 Hz
60 Hz
0
Selezionare display per “quadro normale”
(Visualizza l’elemento indicato tra parentesi
tramite una breve pressione del tasto inferiore)
1: surriscaldamento (temperatura)
2: grado di apertura della valvola
(surriscaldamento)
3: temperatura dell’aria (riferimento di
temperatura)
o17
1
3
1
Controllo manuale delle uscite:
OFF: nessun controllo manuale
1: relè per la valvola solenoide: selezionare ON
2: uscita AKV/A: selezionare ON
3: relè di allarme attivato (disinserito)
o18
off
3
Off
Intervallo di funzionamento trasmettitore di
pressione - valore min.
o20
-1 bar
60 bar
-1,0
Intervallo di funzionamento trasmettitore di
pressione - valore max
o21
-1 bar
60 bar
12
(Impostazione per la funzione o09, solo AKV e TQ)
Impostare il valore di temperatura o il grado di
apertura quando il segnale in uscita deve essere
minimo(0 o 4 mA)
o27
-70 °C
160 °C
-35
(Impostazione per la funzione o09, solo AKV e TQ)
Impostare il valore di temperatura quando il
segnale in uscita deve essere massimo (20 mA)
o28
-70 °C
160 °C
15
Impostazione del refrigerante
1=R12. 2=R22. 3=R134a. 4=R502. 5=R717. 6=R13.
7=R13b1. 8=R23. 9=R500. 10=R503. 11=R114.
12=R142b. 13=Definito dall’utente. 14=R32.
15=R227. 16=R401A. 17=R507. 18=R402A.
19=R404A. 20=R407C. 21=R407A. 22=R407B.
23=R410A. 24=R170. 25=R290. 26=R600.
27=R600a. 28=R744. 29=R1270. 30=R417A.
31=R422A. 32=R413A. 33=R422D. 34=R427A.
35=R438A
o30
0
35
0
Interventi di manutenzione e riparazione
Temperatura dell’attuatore della valvola TQ
u04
°C
Riferimento della temperatura dell’attuatore della
valvola
u05
°C
Ingresso analogico AIA (18-19)
u06
mA
Uscita analogica AO (2-5)
u08
mA
Visualizza lo stato dell’ingresso DI
u10
on/off
Durata inserimento termostato
u18
min.
Temperatura sul sensore S2
u20
°C
Surriscaldamento
u21
K
Valore di surriscaldamento di riferimento
u22
K
Lettura grado di apertura della valvola AKV
u24
%
Lettura pressione di evaporazione
u25
bar
Lettura temperatura di evaporazione
u26
°C
Temperatura sul sensore S3
u27
°C
Riferimento di temperatura
u28
°C
Lettura segnale su ingresso di trasmettitore di
pressione
u29
mA

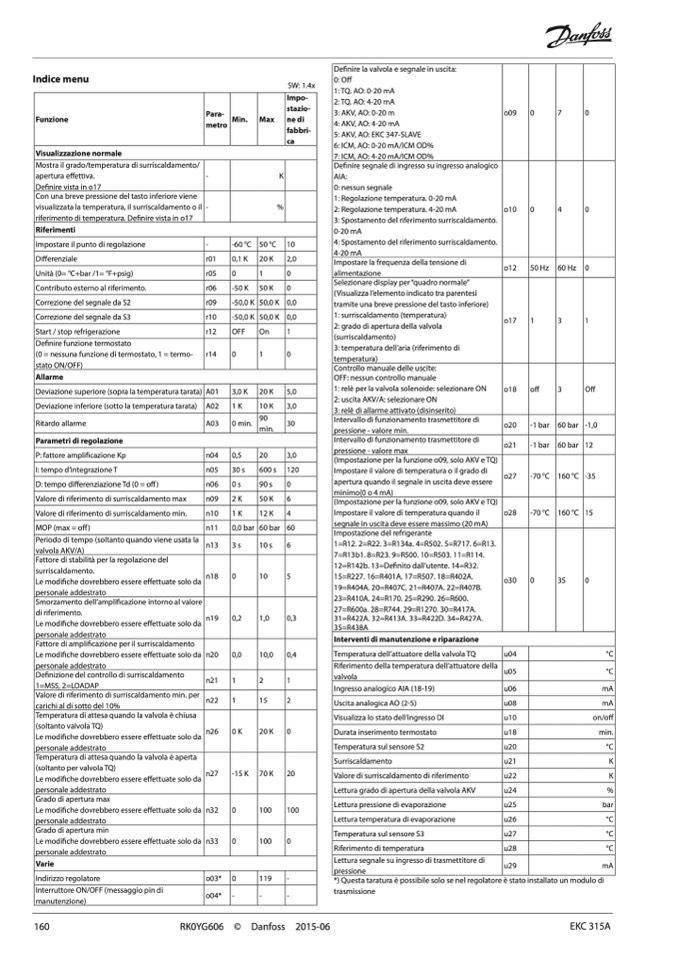

Indice menu
SW: 1.4x
Funzione
Para-
metro
Min.
Max
Impo-
stazio-
ne di
fabbri-
ca
Visualizzazione normale
Mostra il grado/temperatura di surriscaldamento/
apertura effettiva.
Definire vista in o17
-
K
Con una breve pressione del tasto inferiore viene
visualizzata la temperatura, il surriscaldamento o il
riferimento di temperatura. Definire vista in o17
-
%
Riferimenti
Impostare il punto di regolazione
-
-60 °C
50 °C
10
Differenziale
r01
0,1 K
20 K
2,0
Unità (0= °C+bar /1= °F+psig)
r05
0
1
0
Contributo esterno al riferimento.
r06
-50 K
50 K
0
Correzione del segnale da S2
r09
-50,0 K
50,0 K
0,0
Correzione del segnale da S3
r10
-50,0 K
50,0 K
0,0
Start / stop refrigerazione
r12
OFF
On
1
Definire funzione termostato
(0 = nessuna funzione di termostato, 1 = termo-
stato ON/OFF)
r14
0
1
0
Allarme
Deviazione superiore (sopra la temperatura tarata)
A01
3,0 K
20 K
5,0
Deviazione inferiore (sotto la temperatura tarata)
A02
1K
10 K
3,0
Ritardo allarme
A03
0 min.
90
min.
30
Parametri di regolazione
P: fattore amplificazione Kp
n04
0,5
20
3,0
I: tempo d’integrazione T
n05
30 s
600 s
120
D: tempo differenziazione Td (0 = off )
n06
0s
90 s
0
Valore di riferimento di surriscaldamento max
n09
2K
50 K
6
Valore di riferimento di surriscaldamento min.
n10
1K
12 K
4
MOP (max = off)
n11
0,0 bar
60 bar
60
Periodo di tempo (soltanto quando viene usata la
valvola AKV/A)
n13
3s
10 s
6
Fattore di stabilità per la regolazione del
surriscaldamento.
Le modifiche dovrebbero essere effettuate solo da
personale addestrato
n18
0
10
5
Smorzamento dell’amplificazione intorno al valore
di riferimento.
Le modifiche dovrebbero essere effettuate solo da
personale addestrato
n19
0,2
1,0
0,3
Fattore di amplificazione per il surriscaldamento
Le modifiche dovrebbero essere effettuate solo da
personale addestrato
n20
0,0
10,0
0,4
Definizione del controllo di surriscaldamento
1=MSS, 2=LOADAP
n21
1
2
1
Valore di riferimento di surriscaldamento min. per
carichi al di sotto del 10%
n22
1
15
2
Temperatura di attesa quando la valvola è chiusa
(soltanto valvola TQ)
Le modifiche dovrebbero essere effettuate solo da
personale addestrato
n26
0K
20 K
0
Temperatura di attesa quando la valvola è aperta
(soltanto per valvola TQ)
Le modifiche dovrebbero essere effettuate solo da
personale addestrato
n27
-15 K
70 K
20
Grado di apertura max
Le modifiche dovrebbero essere effettuate solo da
personale addestrato
n32
0
100
100
Grado di apertura min
Le modifiche dovrebbero essere effettuate solo da
personale addestrato
n33
0
100
0
Varie
Indirizzo regolatore
o03*
0
119
-
Interruttore ON/OFF (messaggio pin di
manutenzione)
o04*
-
-
-
*) Questa taratura è possibile solo se nel regolatore è stato installato un modulo di
trasmissione
160
RK0YG606 © Danfoss 2015-06
EKC 315A
