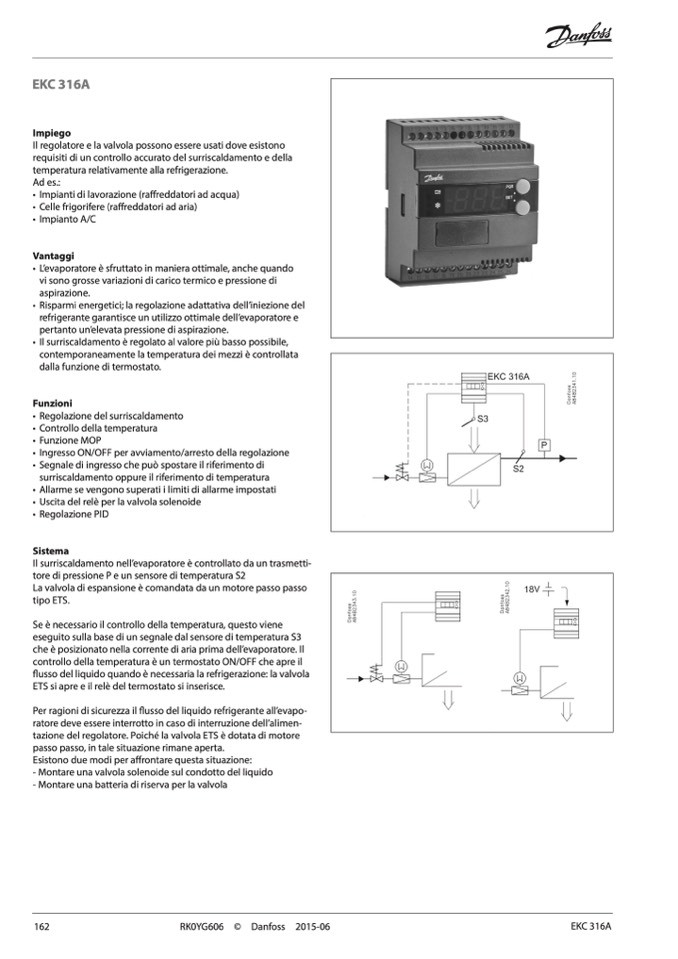

EKC 316A

Impiego

Il regolatore e la valvola possono essere usati dove esistono

requisiti di un controllo accurato del surriscaldamento e della

temperatura relativamente alla refrigerazione.

Ad es.:

• Impianti di lavorazione (raffreddatori ad acqua)

• Celle frigorifere (raffreddatori ad aria)

• Impianto A/C

Vantaggi

• L’evaporatore è sfruttato in maniera ottimale, anche quando

vi sono grosse variazioni di carico termico e pressione di

aspirazione.

• Risparmi energetici; la regolazione adattativa dell’iniezione del

refrigerante garantisce un utilizzo ottimale dell’evaporatore e

pertanto un’elevata pressione di aspirazione.

• Il surriscaldamento

è regolato al valore più basso possibile,

contemporaneamente la temperatura dei mezzi è controllata

dalla funzione di termostato.

Funzioni

• Regolazione del surriscaldamento

• Controllo della temperatura

• Funzione MOP

• Ingresso ON/OFF per avviamento/arresto della regolazione

• Segnale di ingresso che può spostare il riferimento di

surriscaldamento oppure il riferimento di temperatura

• Allarme se vengono superati i limiti di allarme impostati

• Uscita del relè per la valvola solenoide

• Regolazione PID

Sistema

Il surriscaldamento nell’evaporatore è controllato da un trasmetti-

tore di pressione P e un sensore di temperatura S2

La valvola di espansione è comandata da un motore passo passo

tipo ETS.

Se è necessario il controllo della temperatura, questo viene

eseguito sulla base di un segnale dal sensore di temperatura S3

che è posizionato nella corrente di aria prima dell’evaporatore. Il

controllo della temperatura è un termostato ON/OFF che apre il

flusso del liquido quando

è necessaria la refrigerazione: la valvola

ETS si apre e il relè del termostato si inserisce.

Per ragioni di sicurezza il

flusso del liquido refrigerante all’evapo-

ratore deve essere interrotto in caso di interruzione dell’alimen-

tazione del regolatore. Poiché la valvola ETS è dotata di motore

passo passo, in tale situazione rimane aperta.

Esistono due modi per affrontare questa situazione:

- Montare una valvola solenoide sul condotto del liquido

- Montare una batteria di riserva per la valvola
