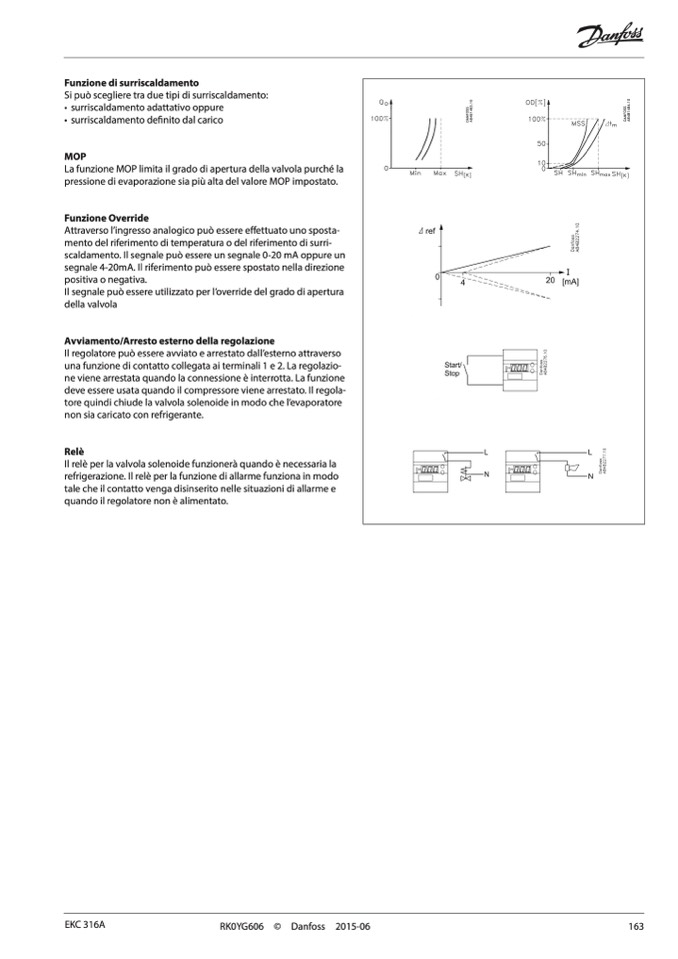

Funzione di surriscaldamento

Si può scegliere tra due tipi di surriscaldamento:

• surriscaldamento adattativo oppure

• surriscaldamento definito dal carico

MOP

La funzione MOP limita il grado di apertura della valvola purché la

pressione di evaporazione sia più alta del valore MOP impostato.

Funzione Override

Attraverso l’ingresso analogico può essere effettuato uno sposta-

mento del riferimento di temperatura o del riferimento di surri-

scaldamento. Il segnale può essere un segnale 0-20 mA oppure un

segnale 4-20mA. Il riferimento può essere spostato nella direzione

positiva o negativa.

Il segnale può essere utilizzato per l’override del grado di apertura

della valvola

Avviamento/Arresto esterno della regolazione

Il regolatore può essere avviato e arrestato dall’esterno attraverso

una funzione di contatto collegata ai terminali 1 e 2. La regolazio-

ne viene arrestata quando la connessione è interrotta. La funzione

deve essere usata quando il compressore viene arrestato. Il regola-

tore quindi chiude la valvola solenoide in modo che l’evaporatore

non sia caricato con refrigerante.

Relè

Il relè per la valvola solenoide funzionerà quando è necessaria la

refrigerazione. Il relè per la funzione di allarme funziona in modo

tale che il contatto venga disinserito nelle situazioni di allarme e

quando il regolatore non è alimentato.
