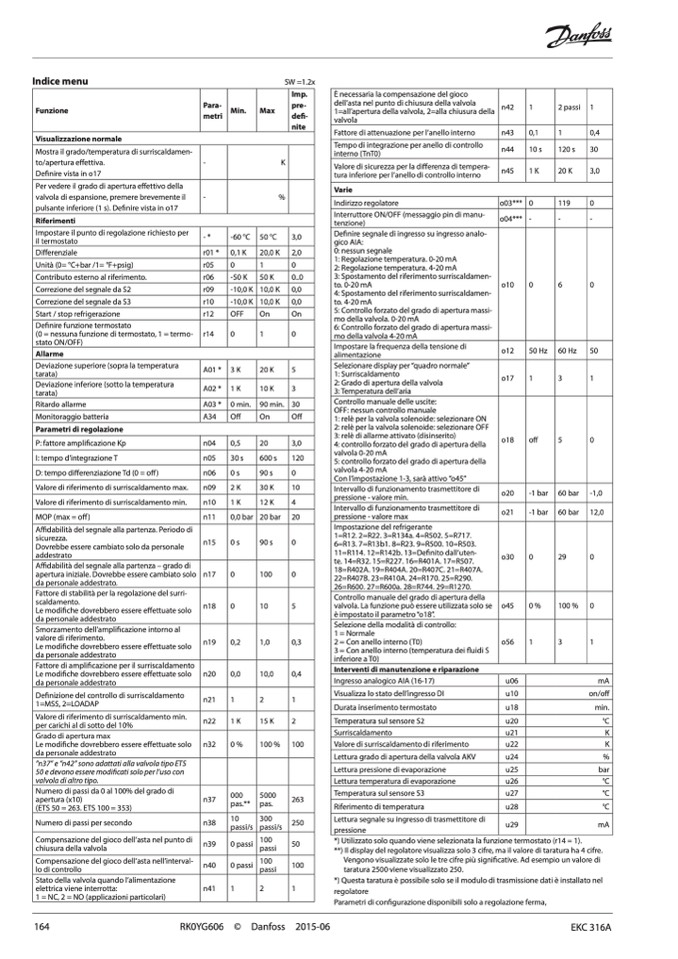

Indice menu

SW =1.2x

Funzione

Para-

metri

Min.

Max

Imp.

pre-

defi-

nite

Visualizzazione normale

Mostra il grado/temperatura di surriscaldamen-

to/apertura effettiva.

Definire vista in o17

-

K

Per vedere il grado di apertura effettivo della

valvola di espansione, premere brevemente il

pulsante inferiore (1 s). Definire vista in o17

-

%

Riferimenti

Impostare il punto di regolazione richiesto per

il termostato

-*

-60 °C

50 °C

3,0

Differenziale

r01 *

0,1 K

20,0 K

2,0

Unità (0= °C+bar /1= °F+psig)

r05

0

1

0

Contributo esterno al riferimento.

r06

-50 K

50 K

0..0

Correzione del segnale da S2

r09

-10,0 K

10,0 K

0,0

Correzione del segnale da S3

r10

-10,0 K

10,0 K

0,0

Start / stop refrigerazione

r12

OFF

On

On

Definire funzione termostato

(0 = nessuna funzione di termostato, 1 = termo-

stato ON/OFF)

r14

0

1

0

Allarme

Deviazione superiore (sopra la temperatura

tarata)

A01 *

3K

20 K

5

Deviazione inferiore (sotto la temperatura

tarata)

A02 *

1K

10 K

3

Ritardo allarme

A03 *

0 min.

90 min.

30

Monitoraggio batteria

A34

Off

On

Off

Parametri di regolazione

P: fattore amplificazione Kp

n04

0,5

20

3,0

I: tempo d’integrazione T

n05

30 s

600 s

120

D: tempo differenziazione Td (0 = off )

n06

0s

90 s

0

Valore di riferimento di surriscaldamento max.

n09

2K

30 K

10

Valore di riferimento di surriscaldamento min.

n10

1K

12 K

4

MOP (max = off)

n11

0,0 bar

20 bar

20

Affidabilità del segnale alla partenza. Periodo di

sicurezza.

Dovrebbe essere cambiato solo da personale

addestrato

n15

0s

90 s

0

Affidabilità del segnale alla partenza – grado di

apertura iniziale. Dovrebbe essere cambiato solo

da personale addestrato.

n17

0

100

0

Fattore di stabilità per la regolazione del surri-

scaldamento.

Le modifiche dovrebbero essere effettuate solo

da personale addestrato

n18

0

10

5

Smorzamento dell’amplificazione intorno al

valore di riferimento.

Le modifiche dovrebbero essere effettuate solo

da personale addestrato

n19

0,2

1,0

0,3

Fattore di amplificazione per il surriscaldamento

Le modifiche dovrebbero essere effettuate solo

da personale addestrato

n20

0,0

10,0

0,4

Definizione del controllo di surriscaldamento

1=MSS, 2=LOADAP

n21

1

2

1

Valore di riferimento di surriscaldamento min.

per carichi al di sotto del 10%

n22

1K

15 K

2

Grado di apertura max

Le modifiche dovrebbero essere effettuate solo

da personale addestrato

n32

0%

100 %

100

”n37” e ”n42” sono adattati alla valvola tipo ETS

50 e devono essere modificati solo per l’uso con

valvola di altro tipo.

Numero di passi da 0 al 100% del grado di

apertura (x10)

(ETS 50 = 263. ETS 100 = 353)

n37

000

pas.**

5000

pas.

263

Numero di passi per secondo

n38

10

passi/s

300

passi/s

250

Compensazione del gioco dell’asta nel punto di

chiusura della valvola

n39

0 passi

100

passi

50

Compensazione del gioco dell’asta nell’interval-

lo di controllo

n40

0 passi

100

passi

100

Stato della valvola quando l’alimentazione

elettrica viene interrotta:

1 = NC, 2 = NO (applicazioni particolari)

n41

1

2

1

È necessaria la compensazione del gioco

dell’asta nel punto di chiusura della valvola

1=all’apertura della valvola, 2=alla chiusura della

valvola

n42

1

2 passi

1

Fattore di attenuazione per l’anello interno

n43

0,1

1

0,4

Tempo di integrazione per anello di controllo

interno (TnT0)

n44

10 s

120 s

30

Valore di sicurezza per la differenza di tempera-

tura inferiore per l’anello di controllo interno

n45

1K

20 K

3,0

Varie

Indirizzo regolatore

o03***

0

119

0

Interruttore ON/OFF (messaggio pin di manu-

tenzione)

o04***

-

-

-

Definire segnale di ingresso su ingresso analo-

gico AIA:

0: nessun segnale

1: Regolazione temperatura. 0-20 mA

2: Regolazione temperatura. 4-20 mA

3: Spostamento del riferimento surriscaldamen-

to. 0-20 mA

4: Spostamento del riferimento surriscaldamen-

to. 4-20 mA

5: Controllo forzato del grado di apertura massi-

mo della valvola. 0-20 mA

6: Controllo forzato del grado di apertura massi-

mo della valvola 4-20 mA

o10

0

6

0

Impostare la frequenza della tensione di

alimentazione

o12

50 Hz

60 Hz

50

Selezionare display per “quadro normale”

1: Surriscaldamento

2: Grado di apertura della valvola

3: Temperatura dell’aria

o17

1

3

1

Controllo manuale delle uscite:

OFF: nessun controllo manuale

1: relè per la valvola solenoide: selezionare ON

2: relè per la valvola solenoide: selezionare OFF

3: relè di allarme attivato (disinserito)

4: controllo forzato del grado di apertura della

valvola 0-20 mA

5: controllo forzato del grado di apertura della

valvola 4-20 mA

Con l’impostazione 1-3, sarà attivo ”o45”

o18

off

5

0

Intervallo di funzionamento trasmettitore di

pressione - valore min.

o20

-1 bar

60 bar

-1,0

Intervallo di funzionamento trasmettitore di

pressione - valore max

o21

-1 bar

60 bar

12,0

Impostazione del refrigerante

1=R12. 2=R22. 3=R134a. 4=R502. 5=R717.

6=R13. 7=R13b1. 8=R23. 9=R500. 10=R503.

11=R114. 12=R142b. 13=Definito dall’uten-

te. 14=R32. 15=R227. 16=R401A. 17=R507.

18=R402A. 19=R404A. 20=R407C. 21=R407A.

22=R407B. 23=R410A. 24=R170. 25=R290.

26=R600. 27=R600a. 28=R744. 29=R1270.

o30

0

29

0

Controllo manuale del grado di apertura della

valvola. La funzione può essere utilizzata solo se

è impostato il parametro “o18”.

o45

0%

100 %

0

Selezione della modalità di controllo:

1 = Normale

2 = Con anello interno (T0)

3 = Con anello interno (temperatura dei fluidi S

inferiore a T0)

o56

1

3

1

Interventi di manutenzione e riparazione

Ingresso analogico AIA (16-17)

u06

mA

Visualizza lo stato dell’ingresso DI

u10

on/off

Durata inserimento termostato

u18

min.

Temperatura sul sensore S2

u20

°C

Surriscaldamento

u21

K

Valore di surriscaldamento di riferimento

u22

K

Lettura grado di apertura della valvola AKV

u24

%

Lettura pressione di evaporazione

u25

bar

Lettura temperatura di evaporazione

u26

°C

Temperatura sul sensore S3

u27

°C

Riferimento di temperatura

u28

°C

Lettura segnale su ingresso di trasmettitore di

pressione

u29

mA

*) Utilizzato solo quando viene selezionata la funzione termostato (r14 = 1).

**) Il display del regolatore visualizza solo 3 cifre, ma il valore di taratura ha 4 cifre.

Vengono visualizzate solo le tre cifre più significative. Ad esempio un valore di

taratura 2500 viene visualizzato 250.

*) Questa taratura è possibile solo se il modulo di trasmissione dati è installato nel

regolatore

Parametri di configurazione disponibili solo a regolazione ferma,

164

RK0YG606

© Danfoss 2015-06

EKC 316A
