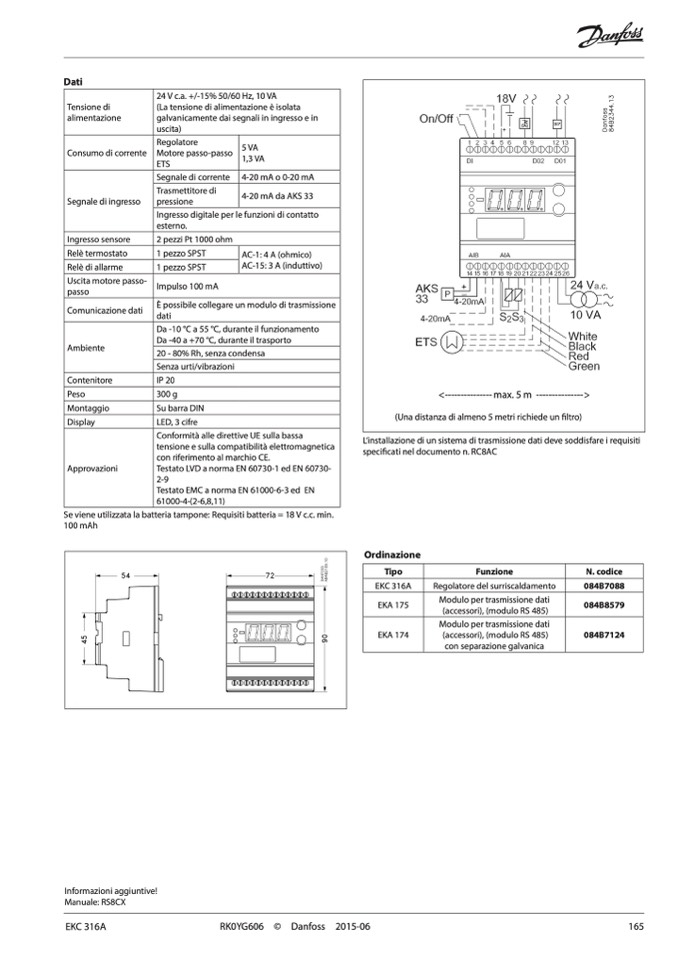

Dati
Tensione di
alimentazione
Consumo di corrente
Segnale di ingresso
Ingresso sensore
Relè termostato
Relè di allarme
Uscita motore passo-
passo
Comunicazione dati
Ambiente
Contenitore
Peso
Montaggio
Display
Approvazioni
24 V c.a. +/-15% 50/60 Hz, 10 VA
(La tensione di alimentazione è isolata
galvanicamente dai segnali in ingresso e in
uscita)
Informazioni aggiuntive!
Manuale: RS8CX
EKC 316A
RK0YG606 ©
Danfoss
2015-06
165
Regolatore
Motore passo-passo
ETS
Segnale di corrente
Trasmettitore di
pressione
5 VA
1,3 VA
4-20 mA o 0-20 mA
4-20 mA da AKS 33
Ingresso digitale per le funzioni di contatto
esterno.
2 pezzi Pt 1000 ohm
1 pezzo SPST
1 pezzo SPST
Impulso 100 mA
AC-1: 4 A (ohmico)
AC-15: 3 A (induttivo)
È possibile collegare un modulo di trasmissione
dati
Da -10 °C a 55 °C, durante il funzionamento
Da -40 a +70 °C, durante il trasporto
20 - 80% Rh, senza condensa
Senza urti/vibrazioni
IP 20
300 g
Su barra DIN
LED, 3 cifre
Conformità alle direttive UE sulla bassa
tensione e sulla compatibilità elettromagnetica
con riferimento al marchio CE.
Testato LVD a norma EN 60730-1 ed EN 60730-
2-9
Testato EMC a norma EN 61000-6-3 ed EN
61000-4-(2-6,8,11)
<--------------- max. 5 m --------------->
(Una distanza di almeno 5 metri richiede un filtro)
L’installazione di un sistema di trasmissione dati deve soddisfare i requisiti
specificati nel documento n. RC8AC
Se viene utilizzata la batteria tampone: Requisiti batteria = 18 V c.c. min.
100 mAh
Ordinazione
Tipo
EKC 316A
EKA 175
EKA 174
Funzione
Regolatore del surriscaldamento
Modulo per trasmissione dati
(accessori), (modulo RS 485)
Modulo per trasmissione dati
(accessori), (modulo RS 485)
con separazione galvanica
N. codice
084B7088
084B8579
084B7124
