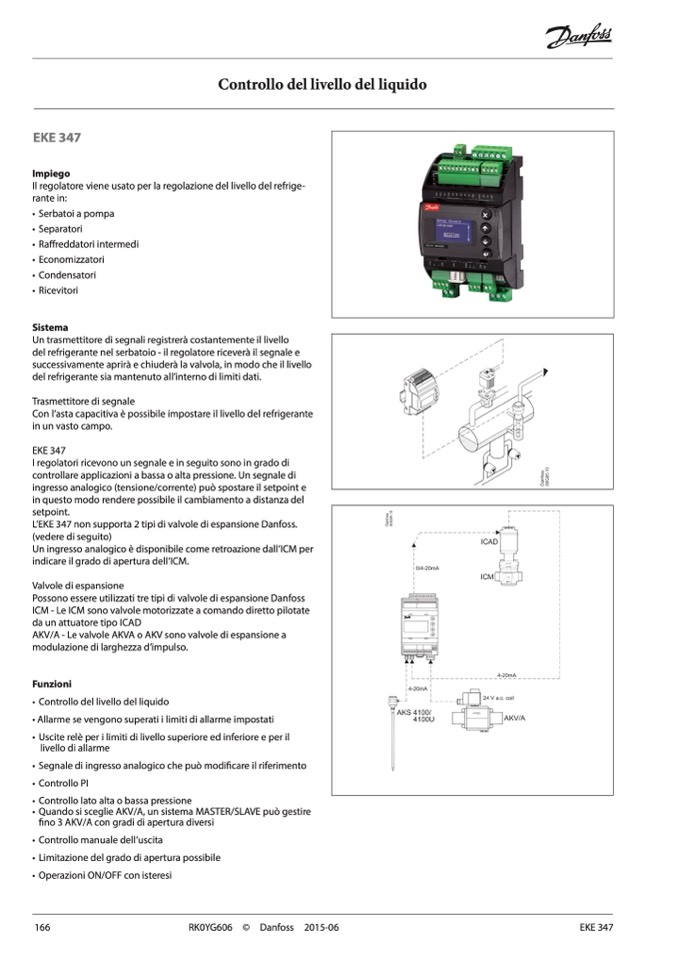

EKE 347

Impiego

Il regolatore viene usato per la regolazione del livello del refrige-

rante in:

• Serbatoi a pompa

• Separatori

• Raffreddatori intermedi

• Economizzatori

• Condensatori

• Ricevitori

Sistema

Un trasmettitore di segnali registrerà costantemente il livello

del refrigerante nel serbatoio - il regolatore riceverà il segnale e

successivamente aprirà e chiuderà la valvola, in modo che il livello

del refrigerante sia mantenuto all’interno di limiti dati.

Trasmettitore di segnale

Con l’asta capacitiva è possibile impostare il livello del refrigerante

in un vasto campo.

EKE 347

I regolatori ricevono un segnale e in seguito sono in grado di

controllare applicazioni a bassa o alta pressione. Un segnale di

ingresso analogico (tensione/corrente) può spostare il setpoint e

in questo modo rendere possibile il cambiamento a distanza del

setpoint.

L’EKE 347 non supporta 2 tipi di valvole di espansione Danfoss.

(vedere di seguito)

Un ingresso analogico è disponibile come retroazione dall’ICM per

indicare il grado di apertura dell’ICM.

Valvole di espansione

Possono essere utilizzati tre tipi di valvole di espansione Danfoss

ICM - Le ICM sono valvole motorizzate a comando diretto pilotate

da un attuatore tipo ICAD

AKV/A - Le valvole AKVA o AKV sono valvole di espansione a

modulazione di larghezza d’impulso.

Funzioni

• Controllo del livello del liquido

• Allarme se vengono superati i limiti di allarme impostati

• Uscite relè per i limiti di livello superiore ed inferiore e per il

livello di allarme

• Segnale di ingresso analogico che può modificare il riferimento

• Controllo PI

• Controllo lato alta o bassa pressione

• Quando si sceglie AKV/A, un sistema MASTER/SLAVE può gestire

fino 3 AKV/A con gradi di apertura diversi

• Controllo manuale dell’uscita

• Limitazione del grado di apertura possibile

• Operazioni ON/OFF con isteresi

Controllo del livello del liquido
