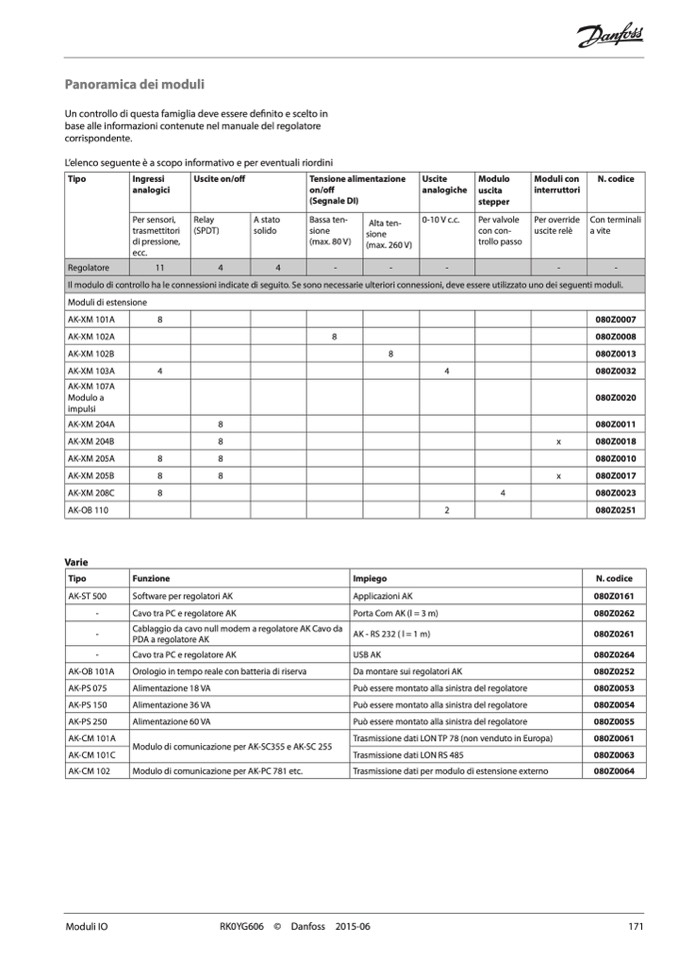

Panoramica dei moduli

Un controllo di questa famiglia deve essere definito e scelto in

base alle informazioni contenute nel manuale del regolatore

corrispondente.

L’elenco seguente è a scopo informativo e per eventuali riordini

Tipo

Ingressi

analogici

Uscite on/off

Tensione alimentazione

on/off

(Segnale DI)

Uscite

analogiche

Modulo

uscita

stepper

Moduli con

interruttori

N. codice

Per sensori,

trasmettitori

di pressione,

ecc.

Relay

(SPDT)

A stato

solido

Bassa ten-

sione

(max. 80 V)

Alta ten-

sione

(max. 260 V)

0-10 V c.c.

Per valvole

con con-

trollo passo

Per override

uscite relè

Con terminali

a vite

Regolatore

11

4

4

-

-

-

-

-

Il modulo di controllo ha le connessioni indicate di seguito. Se sono necessarie ulteriori connessioni, deve essere utilizzato uno dei seguenti moduli.

Moduli di estensione

AK-XM 101A

8

080Z0007

AK-XM 102A

8

080Z0008

AK-XM 102B

8

080Z0013

AK-XM 103A

4

4

080Z0032

AK-XM 107A

Modulo a

impulsi

080Z0020

AK-XM 204A

8

080Z0011

AK-XM 204B

8

x

080Z0018

AK-XM 205A

8

8

080Z0010

AK-XM 205B

8

8

x

080Z0017

AK-XM 208C

8

4

080Z0023

AK-OB 110

2

080Z0251

Varie

Tipo

Funzione

Impiego

N. codice

AK-ST 500

Software per regolatori AK

Applicazioni AK

080Z0161

-

Cavo tra PC e regolatore AK

Porta Com AK (l = 3 m)

080Z0262

-

Cablaggio da cavo null modem a regolatore AK Cavo da

PDA a regolatore AK

AK - RS 232 ( l = 1 m)

080Z0261

-

Cavo tra PC e regolatore AK

USB AK

080Z0264

AK-OB 101A

Orologio in tempo reale con batteria di riserva

Da montare sui regolatori AK

080Z0252

AK-PS 075

Alimentazione 18 VA

Può essere montato alla sinistra del regolatore

080Z0053

AK-PS 150

Alimentazione 36 VA

Può essere montato alla sinistra del regolatore

080Z0054

AK-PS 250

Alimentazione 60 VA

Può essere montato alla sinistra del regolatore

080Z0055

AK-CM 101A

Modulo di comunicazione per AK-SC355 e AK-SC 255

Trasmissione dati LON TP 78 (non venduto in Europa)

080Z0061

AK-CM 101C

Trasmissione dati LON RS 485

080Z0063

AK-CM 102

Modulo di comunicazione per AK-PC 781 etc.

Trasmissione dati per modulo di estensione externo

080Z0064

Moduli IO
