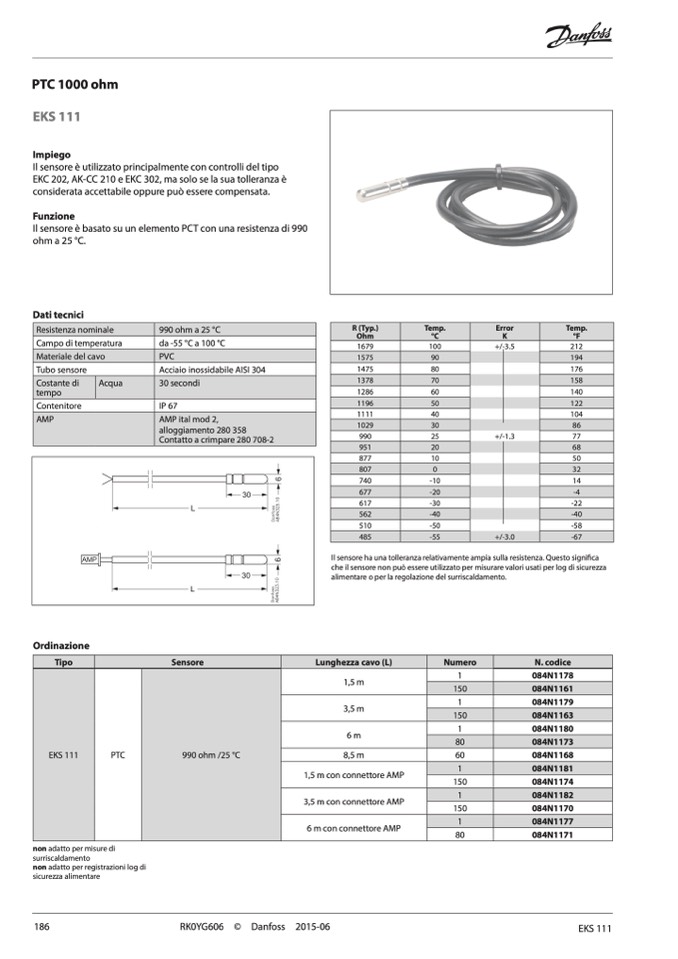

PTC 1000 ohm
EKS 111
Impiego
Il sensore è utilizzato principalmente con controlli del tipo
EKC 202, AK-CC 210 e EKC 302, ma solo se la sua tolleranza è
considerata accettabile oppure può essere compensata.
Funzione
Il sensore è basato su un elemento PCT con una resistenza di 990
ohm a 25 °C.
Dati tecnici
R (Typ.)
Ohm
Temp.
°C
Error
K
Temp.
°F
1679
100
+/-3.5
212
1575
90
194
1475
80
176
1378
70
158
1286
60
140
1196
50
122
1111
40
104
1029
30
86
990
25
+/-1.3
77
951
20
68
877
10
50
807
0
32
740
-10
14
677
-20
-4
617
-30
-22
562
-40
-40
510
-50
-58
485
-55
+/-3.0
-67
Resistenza nominale
990 ohm a 25 °C
Campo di temperatura
da -55 °C a 100 °C
Materiale del cavo
PVC
Tubo sensore
Acciaio inossidabile AISI 304
Costante di
tempo
Acqua
30 secondi
Contenitore
IP 67
AMP
AMP ital mod 2,
alloggiamento 280 358
Contatto a crimpare 280 708-2
Il sensore ha una tolleranza relativamente ampia sulla resistenza. Questo significa
che il sensore non può essere utilizzato per misurare valori usati per log di sicurezza
alimentare o per la regolazione del surriscaldamento.
Ordinazione
Tipo
Sensore
Lunghezza cavo (L)
Numero
N. codice
EKS 111
PTC
990 ohm /25 °C
1,5 m
1
084N1178
150
084N1161
3,5 m
1
084N1179
150
084N1163
6m
1
084N1180
80
084N1173
8,5 m
60
084N1168
1,5 m con connettore AMP
1
084N1181
150
084N1174
3,5 m con connettore AMP
1
084N1182
150
084N1170
6 m con connettore AMP
1
084N1177
80
084N1171
non adatto per misure di
surriscaldamento
non adatto per registrazioni log di
sicurezza alimentare
186
RK0YG606 © Danfoss 2015-06
EKS 111
