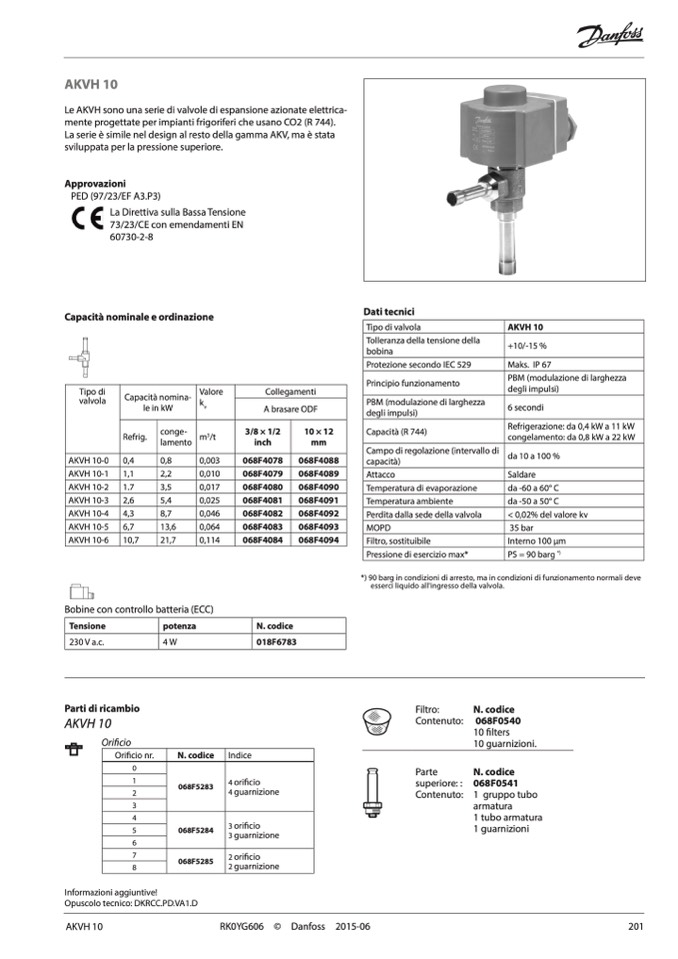

AKVH 10

Le AKVH sono una serie di valvole di espansione azionate elettrica-

mente progettate per impianti frigoriferi che usano CO2 (R 744).

La serie è simile nel design al resto della gamma AKV, ma è stata

sviluppata per la pressione superiore.

Approvazioni

PED (97/23/EF A3.P3)

La Direttiva sulla Bassa Tensione

73/23/CE con emendamenti EN

60730-2-8

Capacità nominale e ordinazione

Dati tecnici

Tipo di valvola

AKVH 10

Tolleranza della tensione della

bobina

+10/-15 %

Protezione secondo IEC 529

Maks. IP 67

Principio funzionamento

PBM (modulazione di larghezza

degli impulsi)

PBM (modulazione di larghezza

degli impulsi)

6 secondi

Capacità (R 744)

Refrigerazione: da 0,4 kW a 11 kW

congelamento: da 0,8 kW a 22 kW

Campo di regolazione (intervallo di

capacità)

da 10 a 100 %

Attacco

Saldare

Temperatura di evaporazione

da -60 a 60° C

Temperatura ambiente

da -50 a 50° C

Perdita dalla sede della valvola

< 0,02% del valore kv

MOPD

35 bar

Filtro, sostituibile

Interno 100 μm

Pressione di esercizio max*

PS = 90 barg

*)

Tipo di

valvola

Capacità nomina-

le in kW

Valore

k

v

Collegamenti

A brasare ODF

Refrig.

conge-

lamento

m

3

/t

3/8 × 1/2

inch

10 × 12

mm

AKVH 10-0

0,4

0,8

0,003

068F4078

068F4088

AKVH 10-1

1,1

2,2

0,010

068F4079

068F4089

AKVH 10-2

1.7

3,5

0,017

068F4080

068F4090

AKVH 10-3

2,6

5,4

0,025

068F4081

068F4091

AKVH 10-4

4,3

8,7

0,046

068F4082

068F4092

AKVH 10-5

6,7

13,6

0,064

068F4083

068F4093

AKVH 10-6

10,7

21,7

0,114

068F4084

068F4094

*) 90 barg in condizioni di arresto, ma in condizioni di funzionamento normali deve

esserci liquido all'ingresso della valvola.

Bobine con controllo batteria (ECC)

Parti di ricambio

AKVH 10

Orificio

Informazioni aggiuntive!

Opuscolo tecnico: DKRCC.PD.VA1.D

AKVH 10

Filtro:

Contenuto:

Parte

superiore: :

Contenuto:

N. codice

068F0540

10 filters

10 guarnizioni.

N. codice

068F0541

1 gruppo tubo

armatura

1 tubo armatura

1 guarnizioni

Tensione

potenza

N. codice

230 V a.c.

4W

018F6783

Orificio nr.

N. codice

Indice

0

068F5283

4 orificio

4 guarnizione

1

2

3

4

068F5284

3 orificio

3 guarnizione

5

6

7

068F5285

2 orificio

2 guarnizione

8

RK0YG606 ©

Danfoss 2015-06

201
