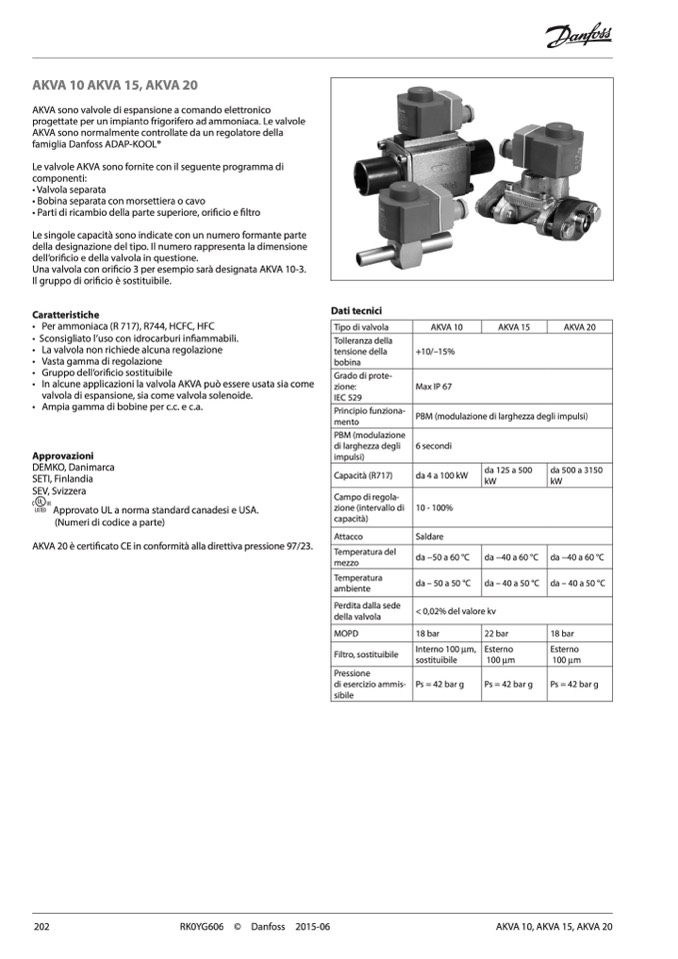

AKVA 10 AKVA 15, AKVA 20
AKVA sono valvole di espansione a comando elettronico
progettate per un impianto frigorifero ad ammoniaca. Le valvole
AKVA sono normalmente controllate da un regolatore della
famiglia Danfoss ADAP-KOOL®
Le valvole AKVA sono fornite con il seguente programma di
componenti:
• Valvola separata
• Bobina separata con morsettiera o cavo
• Parti di ricambio della parte superiore, ori
ficio e filtro
Le singole capacità sono indicate con un numero formante parte
della designazione del tipo. Il numero rappresenta la dimensione
dell’orificio e della valvola in questione.
Una valvola con orificio 3 per esempio sarà designata AKVA 10-3.
Il gruppo di orificio è sostituibile.
Caratteristiche
Dati tecnici
•
•
•
•
•
•
•
Per ammoniaca (R 717), R744, HCFC, HFC
Sconsigliato l’uso con idrocarburi infiammabili.
La valvola non richiede alcuna regolazione
Vasta gamma di regolazione
Gruppo dell’orificio sostituibile
In alcune applicazioni la valvola AKVA può essere usata sia come
valvola di espansione, sia come valvola solenoide.
Ampia gamma di bobine per c.c. e c.a.
Tipo di valvola
AKVA 10
AKVA 15
AKVA 20
Tolleranza della
tensione della
bobina
+10/–15%
Grado di prote-
zione:
IEC 529
Max IP 67
Principio funziona-
mento
PBM (modulazione di larghezza degli impulsi)
PBM (modulazione
di larghezza degli
impulsi)
6 secondi
Capacità (R717)
da 4 a 100 kW
da 125 a 500
kW
da 500 a 3150
kW
Campo di regola-
zione (intervallo di
capacità)
10 - 100%
Attacco
Saldare
Temperatura del
mezzo
da −50 a 60 °C
da −40 a 60 °C
da −40 a 60 °C
Temperatura
ambiente
da – 50 a 50 °C
da – 40 a 50 °C
da – 40 a 50 °C
Perdita dalla sede
della valvola
< 0,02% del valore kv
MOPD
18 bar
22 bar
18 bar
Filtro, sostituibile
Interno 100 mm,
sostituibile
Esterno
100 mm
Esterno
100 mm
Pressione
di esercizio ammis-
sibile
Ps = 42 bar g
Ps = 42 bar g
Ps = 42 bar g
Approvazioni
DEMKO, Danimarca
SETI, Finlandia
SEV, Svizzera
Approvato UL a norma standard canadesi e USA.
(Numeri di codice a parte)
AKVA 20 è certificato CE in conformità alla direttiva pressione 97/23.
202
RK0YG606 © Danfoss 2015-06
AKVA 10, AKVA 15, AKVA 20
