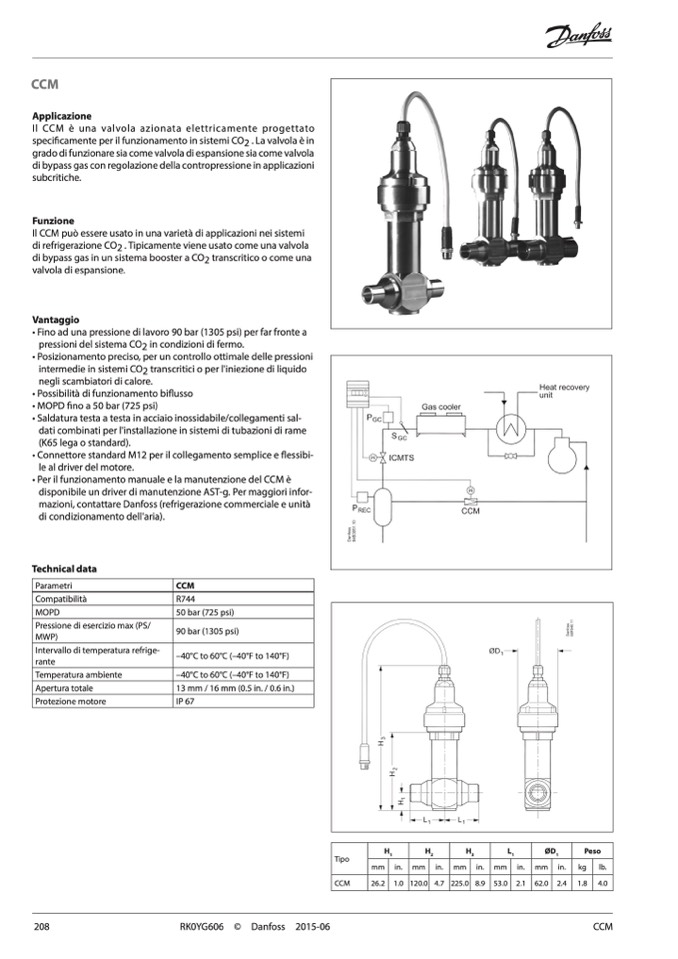

CCM

Applicazione

Il CCM è una valvola azionata elettricamente progettato

specificamente per il funzionamento in sistemi CO2 . La valvola è in

grado di funzionare sia come valvola di espansione sia come valvola

di bypass gas con regolazione della contropressione in applicazioni

subcritiche.

Funzione

Il CCM può essere usato in una varietà di applicazioni nei sistemi

di refrigerazione CO2 . Tipicamente viene usato come una valvola

di bypass gas in un sistema booster a CO2 transcritico o come una

valvola di espansione.

Vantaggio

• Fino ad una pressione di lavoro 90 bar (1305 psi) per far fronte a

pressioni del sistema CO2 in condizioni di fermo.

• Posizionamento preciso, per un controllo ottimale delle pressioni

intermedie in sistemi CO2 transcritici o per l'iniezione di liquido

negli scambiatori di calore.

• Possibilità di funzionamento biflusso

• MOPD fino a 50 bar (725 psi)

• Saldatura testa a testa in acciaio inossidabile/collegamenti sal-

dati combinati per l'installazione in sistemi di tubazioni di rame

(K65 lega o standard).

• Connettore standard M12 per il collegamento semplice e flessibi-

le al driver del motore.

• Per il funzionamento manuale e la manutenzione del CCM è

disponibile un driver di manutenzione AST-g. Per maggiori infor-

mazioni, contattare Danfoss (refrigerazione commerciale e unità

di condizionamento dell'aria).

Technical data

Parametri

Compatibilità

MOPD

Pressione di esercizio max (PS/

MWP)

Intervallo di temperatura refrige-

rante

Temperatura ambiente

Apertura totale

Protezione motore

CCM

R744

50 bar (725 psi)

90 bar (1305 psi)

–40°C to 60°C (–40°F to 140°F)

–40°C to 60°C (–40°F to 140°F)

13 mm / 16 mm (0.5 in. / 0.6 in.)

IP 67

208

RK0YG606 © Danfoss 2015-06

CCM

Tipo

CCM

H

1

H

2

H

3

L

1

ØD

1

Peso

mm in. mm in. mm in. mm in. mm in. kg lb.

26.2 1.0 120.0 4.7 225.0 8.9 53.0 2.1 62.0 2.4 1.8 4.0
