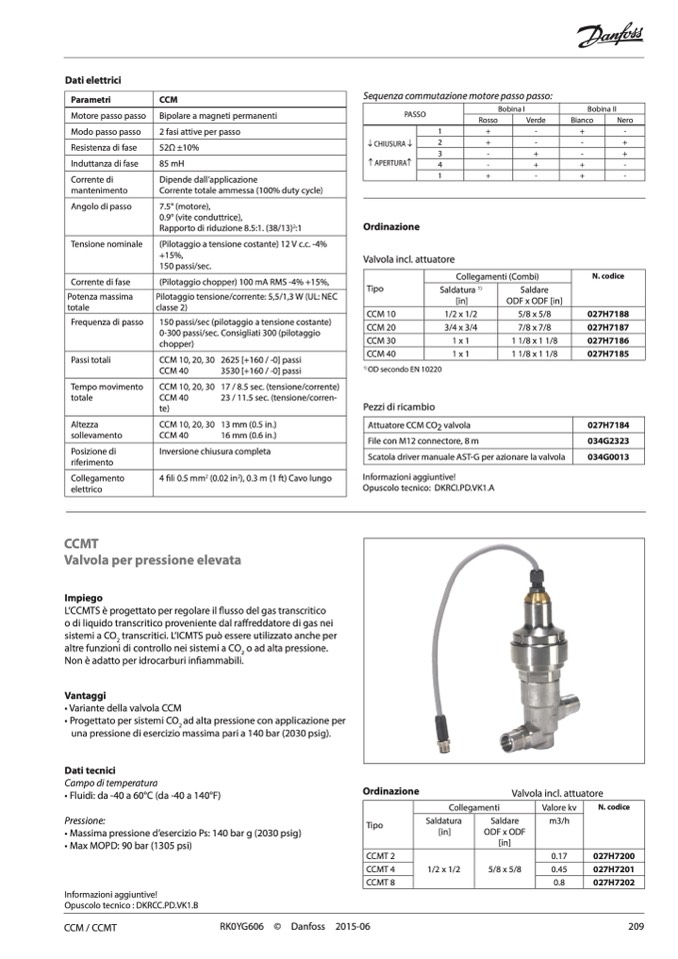

Dati elettrici

Sequenza commutazione motore passo passo:

Parametri

CCM

Motore passo passo

Bipolare a magneti permanenti

Modo passo passo

2 fasi attive per passo

Resistenza di fase

52Ω ±10%

Induttanza di fase

85 mH

Corrente di

mantenimento

Dipende dall’applicazione

Corrente totale ammessa (100% duty cycle)

Angolo di passo

7.5° (motore),

0.9° (vite conduttrice),

Rapporto di riduzione 8.5:1. (38/13)

2

:1

Tensione nominale

(Pilotaggio a tensione costante) 12 V c.c. -4%

+15%,

150 passi/sec.

Corrente di fase

(Pilotaggio chopper) 100 mA RMS -4% +15%,

Potenza massima

totale

Pilotaggio tensione/corrente: 5,5/1,3 W (UL: NEC

classe 2)

Frequenza di passo

150 passi/sec (pilotaggio a tensione costante)

0-300 passi/sec. Consigliati 300 (pilotaggio

chopper)

Passi totali

CCM 10, 20, 30 2625 [+160 / -0] passi

CCM 40

3530 [+160 / -0] passi

Tempo movimento

totale

CCM 10, 20, 30 17 / 8.5 sec. (tensione/corrente)

CCM 40

23 / 11.5 sec. (tensione/corren-

te)

Altezza

sollevamento

CCM 10, 20, 30 13 mm (0.5 in.)

CCM 40

16 mm (0.6 in.)

Posizione di

riferimento

Inversione chiusura completa

Collegamento

elettrico

4 fili 0.5 mm

2

(0.02 in

2

), 0.3 m (1 ft) Cavo lungo

PASSO

Bobina I

Bobina II

Rosso

Verde

Bianco

Nero

↓ CHIUSURA ↓

↑ APERTURA↑

1

+

-

+

-

2

+

-

-

+

3

-

+

-

+

4

-

+

+

-

1

+

-

+

-

Ordinazione

Valvola incl. attuatore

1)

OD secondo EN 10220

Pezzi di ricambio

Informazioni aggiuntive!

Opuscolo tecnico: DKRCI.PD.VK1.A

Tipo

Collegamenti (Combi)

N. codice

Saldatura

1)

[in]

Saldare

ODF x ODF [in]

CCM 10

1/2 x 1/2

5/8 x 5/8

027H7188

CCM 20

3/4 x 3/4

7/8 x 7/8

027H7187

CCM 30

1x 1

1 1/8 x 1 1/8

027H7186

CCM 40

1x 1

1 1/8 x 1 1/8

027H7185

Attuatore CCM CO2 valvola

027H7184

File con M12 connectore, 8 m

034G2323

Scatola driver manuale AST-G per azionare la valvola

034G0013

CCMT

Valvola per pressione elevata

Impiego

L’CCMTS è progettato per regolare il

flusso del gas transcritico

o di liquido transcritico proveniente dal raffreddatore di gas nei

sistemi a CO

2

transcritici. L’ICMTS può essere utilizzato anche per

altre funzioni di controllo nei sistemi a CO

2

o ad alta pressione.

Non è adatto per idrocarburi infiammabili.

Vantaggi

• Variante della valvola CCM

• Progettato per sistemi CO

2

ad alta pressione con applicazione per

una pressione di esercizio massima pari a 140 bar (2030 psig).

Dati tecnici

Campo di temperatura

• Fluidi: da -40 a 60°C (da -40 a 140°F)

Pressione:

• Massima pressione d’esercizio Ps: 140 bar g (2030 psig)

• Max MOPD: 90 bar (1305 psi)

Informazioni aggiuntive!

Opuscolo tecnico : DKRCC.PD.VK1.B

CCM / CCMT

Ordinazione

Valvola incl. attuatore

Tipo

Collegamenti

Valore kv

N. codice

Saldatura

[in]

Saldare

ODF x ODF

[in]

m3/h

CCMT 2

1/2 x 1/2

5/8 x 5/8

0.17

027H7200

CCMT 4

0.45

027H7201

CCMT 8

0.8

027H7202

RK0YG606 © Danfoss 2015-06

209
