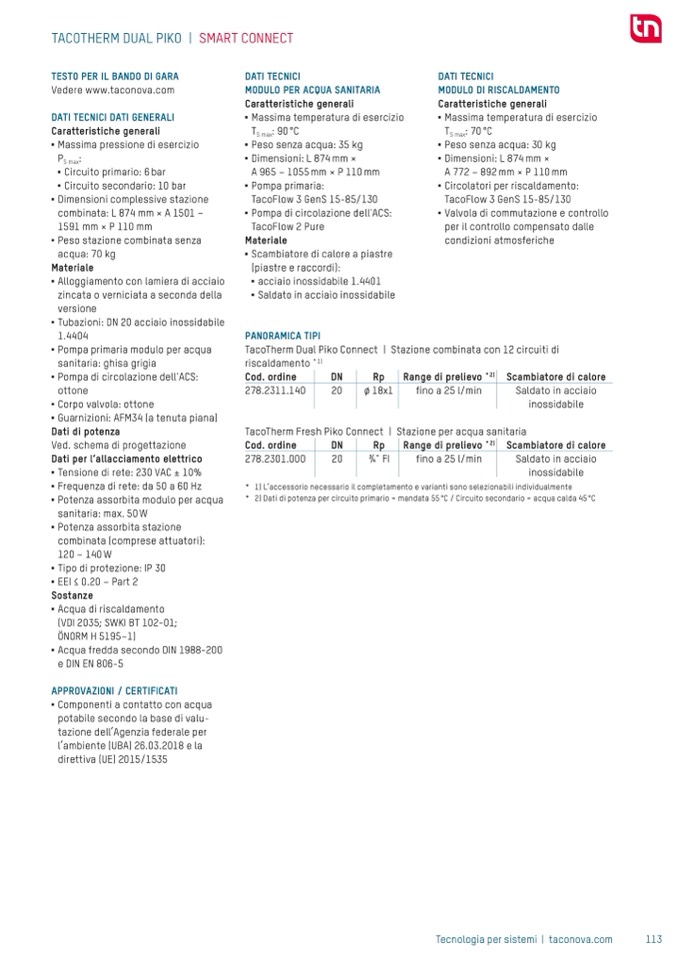

TACOTHERM DUAL PIKO | SMART CONNECT

TESTO PER IL BANDO DI GARA

Vedere www.taconova.com

DATI TECNICI DATI GENERALI

Caratteristiche generali

■

Massima pressione di esercizio

P

S max

:

■

Circuito primario: 6 bar

■

Circuito secondario: 10 bar

■

Dimensioni complessive stazione

combinata: L 874 mm × A 1501 –

1591mm×P110mm

■

Peso stazione combinata senza

acqua: 70 kg

Materiale

■

Alloggiamento con lamiera di acciaio

zincata o verniciata a seconda della

versione

■

Tubazioni: DN 20 acciaio inossidabile

1.4404

■

Pompa primaria modulo per acqua

sanitaria: ghisa grigia

■

Pompa di circolazione dell'ACS:

ottone

■

Corpo valvola: ottone

■

Guarnizioni: AFM34 (a tenuta piana)

Dati di potenza

Ved. schema di progettazione

Dati per l‘allacciamento elettrico

■

Tensione di rete: 230 VAC ± 10%

■

Frequenza di rete: da 50 a 60 Hz

■

Potenza assorbita modulo per acqua

sanitaria: max. 50 W

■

Potenza assorbita stazione

combinata (comprese attuatori):

120 – 140 W

■

Tipo di protezione: IP 30

■

EEI≤0.20–Part2

Sostanze

■

Acqua di riscaldamento

(VDI 2035; SWKI BT 102-01;

ÖNORM H 5195–1)

■

Acqua fredda secondo DIN 1988-200

e DIN EN 806-5

APPROVAZIONI / CERTIFICATI

■

Componenti a contatto con acqua

potabile secondo la base di valu-

tazione dell’Agenzia federale per

l’ambiente (UBA) 26.03.2018 e la

direttiva (UE) 2015/1535

DATI TECNICI

MODULO PER ACQUA SANITARIA

Caratteristiche generali

■

Massima temperatura di esercizio

T

S max

: 90 °C

■

Peso senza acqua: 35 kg

■

Dimensioni: L 874 mm ×

A965–1055mm×P110mm

■

Pompa primaria:

TacoFlow 3 GenS 15-85/130

■

Pompa di circolazione dell'ACS:

TacoFlow 2 Pure

Materiale

■

Scambiatore di calore a piastre

(piastre e raccordi):

■

acciaio inossidabile 1.4401

■

Saldato in acciaio inossidabile

PANORAMICA TIPI

DATI TECNICI

MODULO DI RISCALDAMENTO

Caratteristiche generali

■

Massima temperatura di esercizio

T

S max

: 70 °C

■

Peso senza acqua: 30 kg

■

Dimensioni: L 874 mm ×

A 772 – 892 mm × P 110 mm

■

Circolatori per riscaldamento:

TacoFlow 3 GenS 15-85/130

■

Valvola di commutazione e controllo

per il controllo compensato dalle

condizioni atmosferiche

TacoTherm Dual Piko Connect | Stazione combinata con 12 circuiti di

riscaldamento

* 1)

Cod. ordine

DN

Rp

Range di prelievo

* 2)

Scambiatore di calore

278.2311.140

TacoTherm Fresh Piko Connect | Stazione per acqua sanitaria

20

ø 18x1

fino a 25 l/min

Saldato in acciaio

inossidabile

Scambiatore di calore

Saldato in acciaio

inossidabile

Cod. ordine

278.2301.000

DN

Rp

20

3⁄4" FI

Range di prelievo

* 2)

fino a 25 l/min

* 1)L‘accessorionecessarioilcompletamentoevariantisonoselezionabiliindividualmente

* 2)Datidipotenzapercircuitoprimario=mandata55°C/Circuitosecondario=acquacalda45°C
