30RBS 039-160

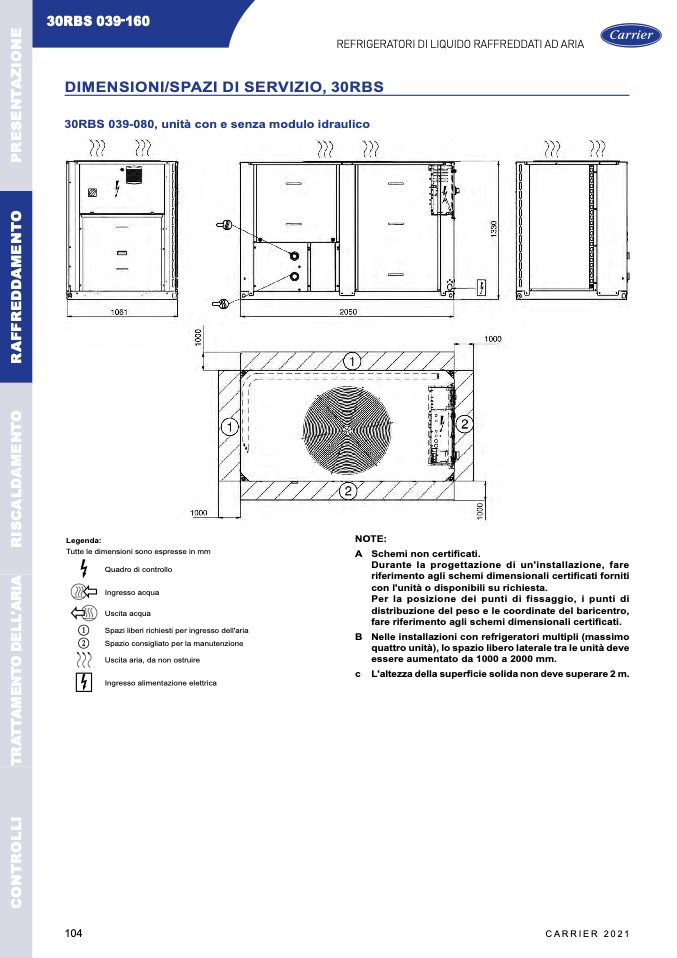

DIMENSIONI/SPAZI DI SERVIZIO, 30RBS
30RBS 039-080, unità con e senza modulo idraulico
REFRIGERATORI DI LIQUIDO RAFFREDDATI AD ARIA
Legenda:
Tutte le dimensioni sono espresse in mm
NOTE:
B
C
Quadro di controllo
Ingresso acqua
Uscita acqua
Spazi liberi richiesti per ingresso dell'aria
Spazio consigliato per la manutenzione
Uscita aria, da non ostruire
Ingresso alimentazione elettrica
A
B
c
Schemi non certificati.
Durante la progettazione di un'installazione, fare
riferimento agli schemi dimensionali certificati forniti
con l'unità o disponibili su richiesta.
Per la posizione dei punti di fissaggio, i punti di
distribuzione del peso e le coordinate del baricentro,
fare riferimento agli schemi dimensionali certificati.
Nelle installazioni con refrigeratori multipli (massimo
quattro unità), lo spazio libero laterale tra le unità deve
essere aumentato da 1000 a 2000 mm.
L'altezza della superficie solida non deve superare 2 m.
