30RBS 039-160
REFRIGERATORI DI LIQUIDO RAFFREDDATI AD ARIA

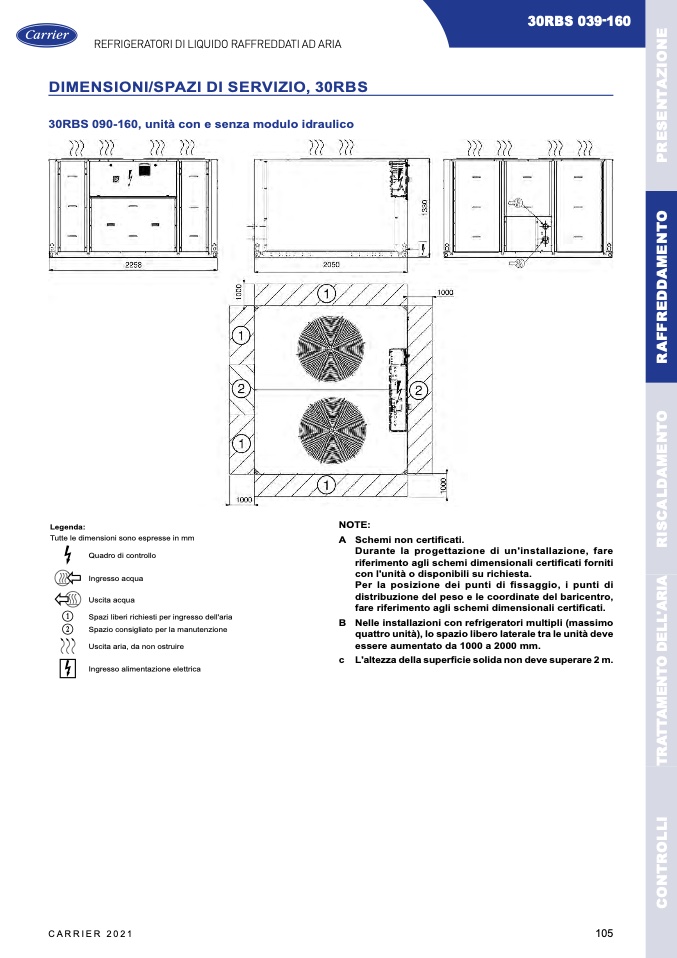

DIMENSIONI/SPAZI DI SERVIZIO, 30RBS
30RBS 090-160, unità con e senza modulo idraulico
Legenda:
Tutte le dimensioni sono espresse in mm
Quadro di controllo
Ingresso acqua
Uscita acqua
B
Spazi liberi richiesti per ingresso dell'aria
C
Spazio consigliato per la manutenzione
Uscita aria, da non ostruire
Ingresso alimentazione elettrica
NOTE:
A Schemi non certificati.
Durante la progettazione di un'installazione, fare
riferimento agli schemi dimensionali certificati forniti
con l'unità o disponibili su richiesta.
Per la posizione dei punti di fissaggio, i punti di
distribuzione del peso e le coordinate del baricentro,
fare riferimento agli schemi dimensionali certificati.
B Nelle installazioni con refrigeratori multipli (massimo
quattro unità), lo spazio libero laterale tra le unità deve
essere aumentato da 1000 a 2000 mm.
c L'altezza della superficie solida non deve superare 2 m.
