30RBY 017-033
DIMENSIONI / APERTURE

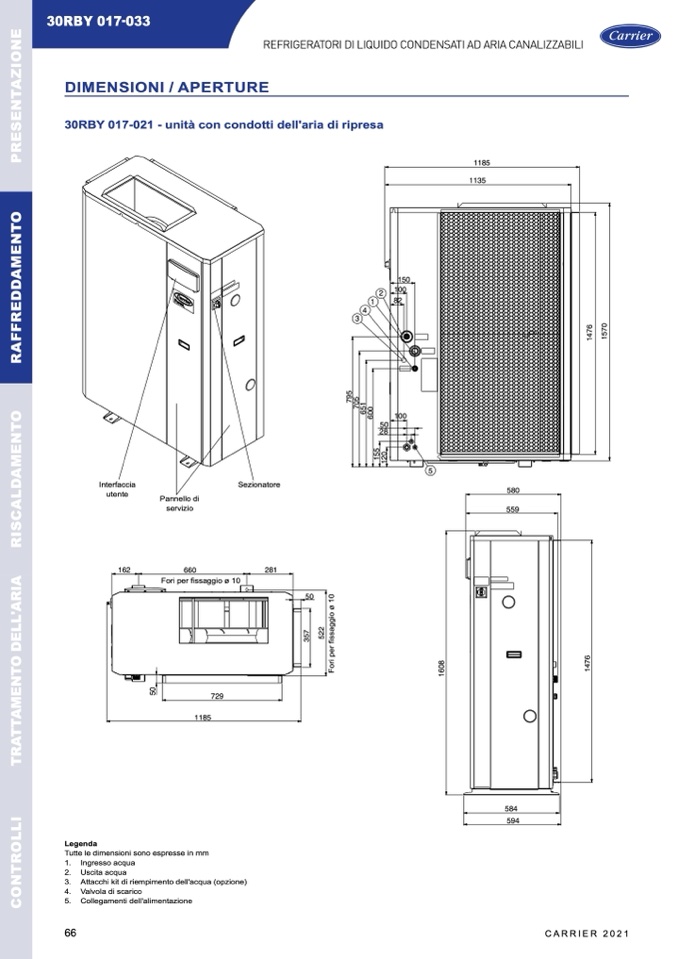

30RBY 017-021 - unità con condotti dell'aria di ripresa
Legenda
Interfaccia
utente
162
Sezionatore
580
559
Tutte le dimensioni sono espresse in mm
1. Ingresso acqua
2. Uscita acqua
3. Attacchi kit di riempimento dell'acqua (opzione)
4. Valvola di scarico
5. Collegamenti dell'alimentazione
66
CARRIER 2021
Pannello di
servizio
660
281
Fori per fissaggio ø 10
729
1185
50
REFRIGERATORI DI LIQUIDO CONDENSATI AD ARIA CANALIZZABILI
1185
1135
3
4
1
