REFRIGERATORI DI LIQUIDO CONDENSATI AD ARIA CANALIZZABILI
DIMENSIONI / APERTURE

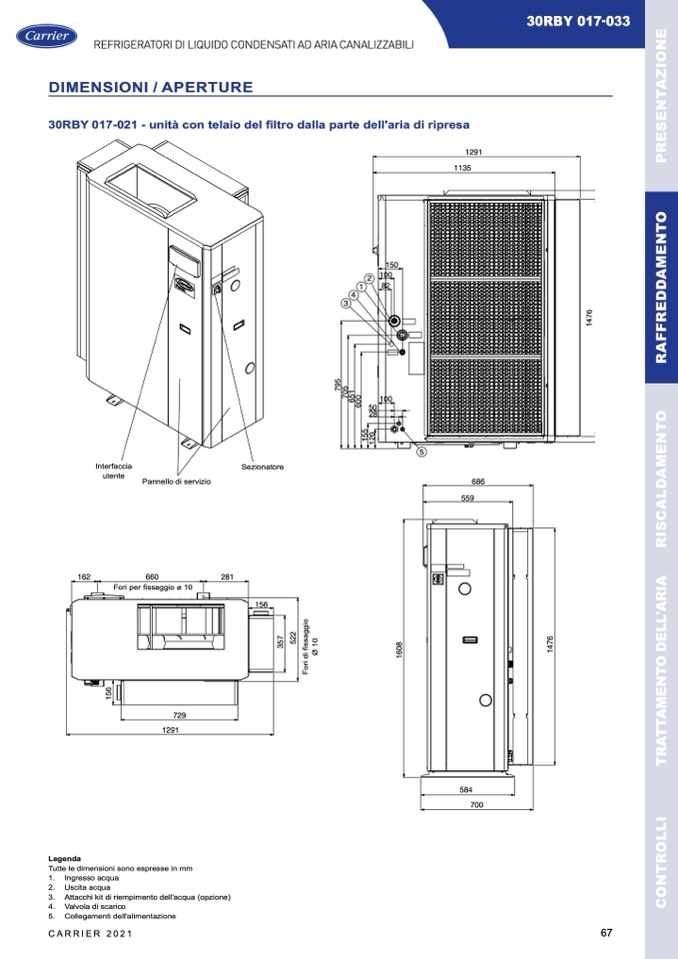

30RBY 017-021 - unità con telaio del filtro dalla parte dell'aria di ripresa
Interfaccia
utente
Sezionatore
281
5
559
Pannello di servizio
660
Fori per fissaggio ø 10
729
1291
686
Tutte le dimensioni sono espresse in mm
1. Ingresso acqua
2. Uscita acqua
3. Attacchi kit di riempimento dell'acqua (opzione)
4. Valvola di scarico
5. Collegamenti dell'alimentazione
CARRIER 2021
67
156
150
2 100
3
4
1
82
50
100
28
1291
1135
584
700
30RBY 017-033
