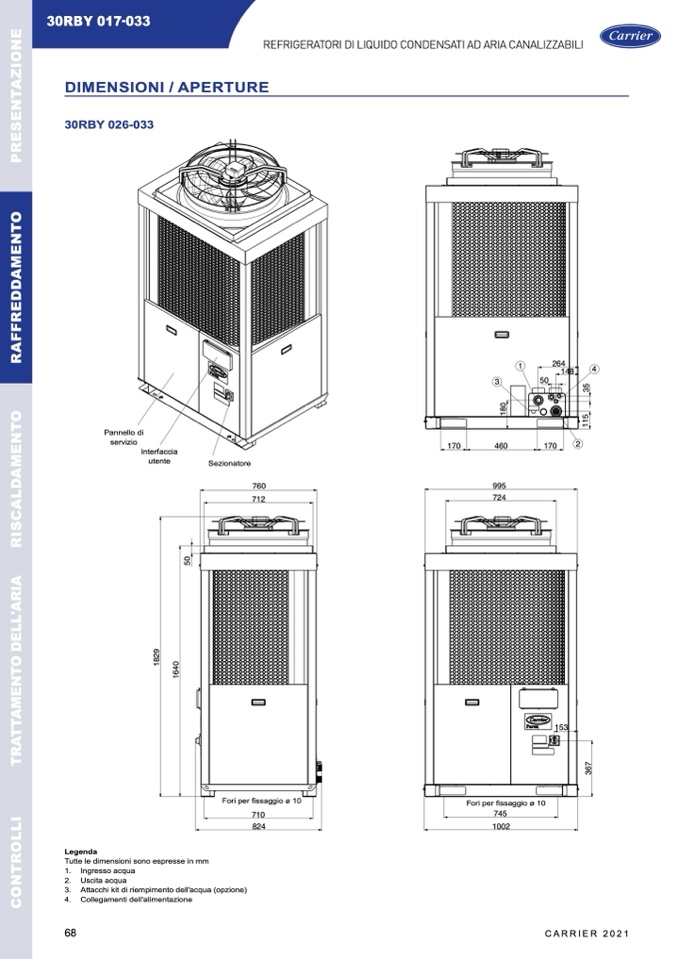

DIMENSIONI / APERTURE

30RBY 026-033

Pannello di

servizio

Interfaccia

utente

2

724

Legenda

Tutte le dimensioni sono espresse in mm

1. Ingresso acqua

2. Uscita acqua

3. Attacchi kit di riempimento dell'acqua (opzione)

4. Collegamenti dell'alimentazione

68

CARRIER 2021

Sezionatore

760

712

Fori per fissaggio ø 10

Fori per fissaggio ø 10

745

1002

710

824

REFRIGERATORI DI LIQUIDO CONDENSATI AD ARIA CANALIZZABILI

170

460

995

170

26

1

4

48

3

1

50

4

153
