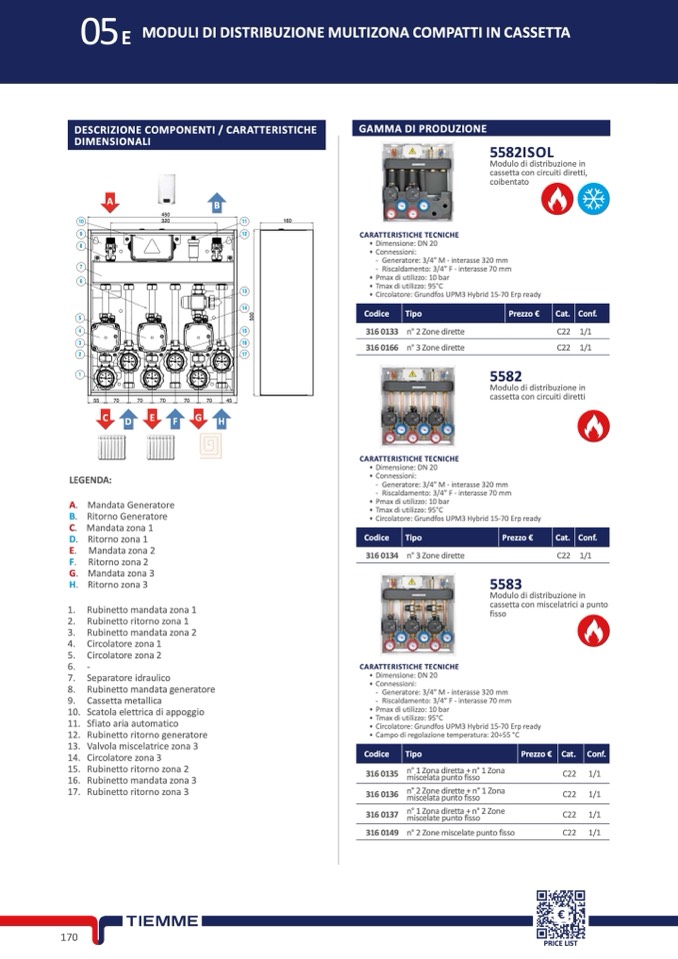

05

E MODULIDIDISTRIBUZIONEMULTIZONACOMPATTIINCASSETTA

DESCRIZIONE COMPONENTI / CARATTERISTICHE

DIMENSIONALI

GAMMA DI PRODUZIONE

CARATTERISTICHE TECNICHE

• Dimensione: DN 20

• Connessioni:

- Generatore:3/4”M-interasse320mm

- Riscaldamento:3/4”F-interasse70mm

• Pmax di utilizzo: 10 bar

• Tmax di utilizzo: 95°C

• Circolatore: Grundfos UPM3 Hybrid 15-70 Erp ready

5582ISOL

Modulo di distribuzione in

cassetta con circuiti diretti,

coibentato

A

B

450

10

320

11

9

12

8

160

7

6

5

4

15

3

16

2

17

1

LEGENDA:

A. Mandata Generatore

B. Ritorno Generatore

C. Mandata zona 1

D. Ritorno zona 1

E. Mandata zona 2

F. Ritorno zona 2

G. Mandata zona 3

H. Ritorno zona 3

1. Rubinetto mandata zona 1

2. Rubinetto ritorno zona 1

3. Rubinetto mandata zona 2

4. Circolatore zona 1

5. Circolatore zona 2

6. -

7. Separatore idraulico

8. Rubinetto mandata generatore

9. Cassetta metallica

10. Scatola elettrica di appoggio

11. Sfiato aria automatico

12. Rubinetto ritorno generatore

13. Valvola miscelatrice zona 3

14. Circolatore zona 3

15. Rubinetto ritorno zona 2

16. Rubinetto mandata zona 3

17. Rubinetto ritorno zona 3

Tipo

Prezzo €

Cat. Conf.

C22 1/1

C22 1/1

170

PRICE LIST

55

70

70

70

70

70

45

C

D

E

F

G

H

5582

Modulo di distribuzione in

cassetta con circuiti diretti

13

14

0

5

Codice

316 0133

n° 2 Zone dirette

316 0166

n° 3 Zone dirette

CARATTERISTICHE TECNICHE

• Dimensione: DN 20

• Connessioni:

- Generatore:3/4”M-interasse320mm

- Riscaldamento:3/4”F-interasse70mm

• Pmax di utilizzo: 10 bar

• Tmax di utilizzo: 95°C

• Circolatore: Grundfos UPM3 Hybrid 15-70 Erp ready

Codice

316 0134

n° 3 Zone dirette

CARATTERISTICHE TECNICHE

• Dimensione: DN 20

• Connessioni:

- Generatore:3/4”M-interasse320mm

- Riscaldamento: 3/4” F - interasse 70 mm

• Pmax di utilizzo: 10 bar

• Tmax di utilizzo: 95°C

• Circolatore: Grundfos UPM3 Hybrid 15-70 Erp ready

• Campo di regolazione temperatura: 20÷55 °C

Codice

Tipo

5583

Modulo di distribuzione in

cassetta con miscelatrici a punto

fisso

Prezzo €

Cat. Conf.

C22 1/1

C22 1/1

C22 1/1

C22 1/1

Tipo

Prezzo €

Cat. Conf.

C22 1/1

316 0135

n° 1 Zona diretta + n° 1 Zona

miscelata punto fisso

316 0136

n° 2 Zone dirette + n° 1 Zona

miscelata punto fisso

316 0137

n° 1 Zona diretta + n° 2 Zone

miscelate punto fisso

316 0149

n° 2 Zone miscelate punto fisso
