02

B WALL

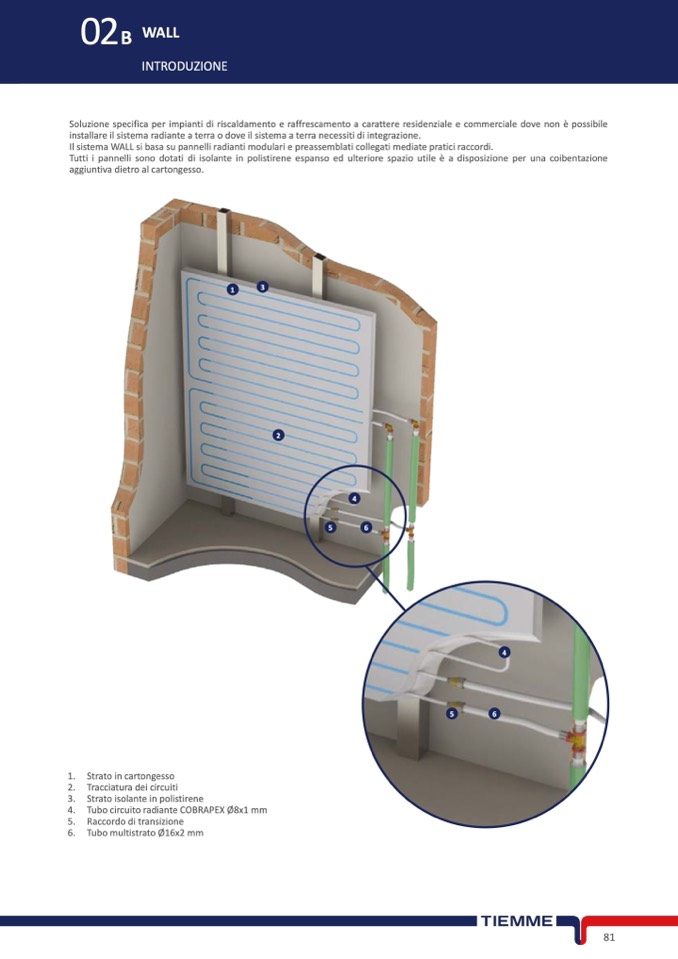

INTRODUZIONE

Soluzione specifica per impianti di riscaldamento e raffrescamento a carattere residenziale e commerciale dove non

è possibile

installare il sistema radiante a terra o dove il sistema a terra necessiti di integrazione.

Il sistema WALL si basa su pannelli radianti modulari e preassemblati collegati mediate pratici raccordi.

Tutti i pannelli sono dotati di isolante in polistirene espanso ed ulteriore spazio utile

è a disposizione per una coibentazione

aggiuntiva dietro al cartongesso.

1

3

2

4

5

6

1. Strato in cartongesso

2. Tracciatura dei circuiti

3. Strato isolante in polistirene

4. Tubo circuito radiante COBRAPEX Ø8x1 mm

5. Raccordo di transizione

6. Tubo multistrato Ø16x2 mm

4

5

6

81
