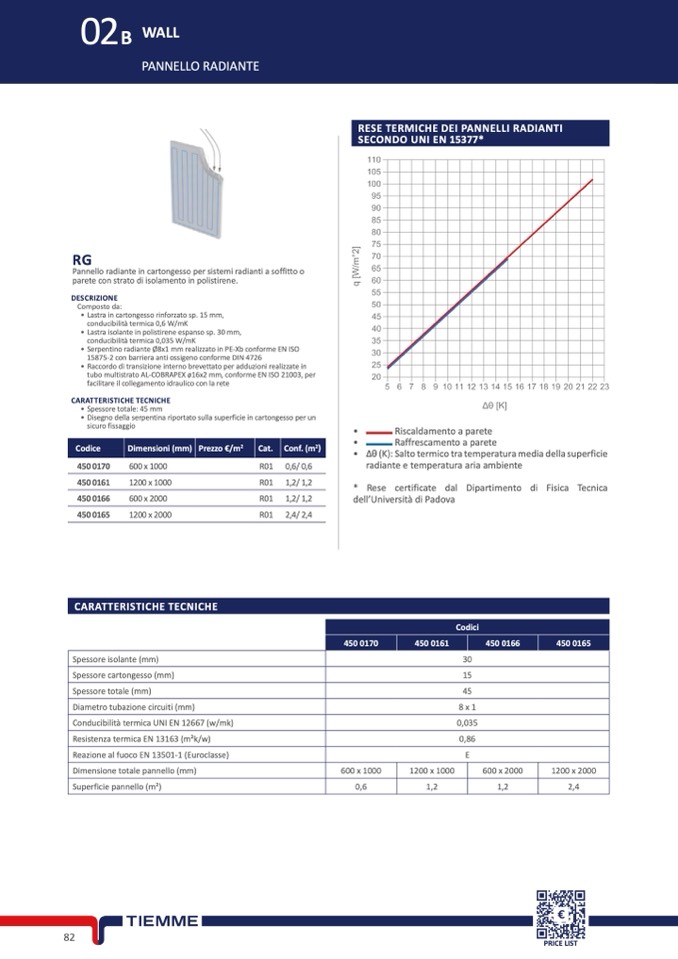

02

B WALL

PANNELLO RADIANTE

RG

Pannello radiante in cartongesso per sistemi radianti a soffitto o

parete con strato di isolamento in polistirene.

DESCRIZIONE

Composto da:

• Lastra in cartongesso rinforzato sp. 15 mm,

conducibilit

à termica 0,6 W/mK

• Lastra isolante in polistirene espanso sp. 30 mm,

conducibilit

à termica 0,035 W/mK

• Serpentino radiante Ø8x1 mm realizzato in PE-Xb conforme EN ISO

15875-2 con barriera anti ossigeno conforme DIN 4726

• Raccordo di transizione interno brevettato per adduzioni realizzate in

tubo multistrato AL-COBRAPEX ø16x2 mm, conforme EN ISO 21003, per

facilitare il collegamento idraulico con la rete

CARATTERISTICHE TECNICHE

• Spessore totale: 45 mm

• Disegno della serpentina riportato sulla superficie in cartongesso per un

sicuro fissaggio

• Riscaldamento a parete

Raffrescamento a parete

∆θ (K): Salto termico tra temperatura media della superficie

radiante e temperatura aria ambiente

Codice

Dimensioni (mm)

Prezzo €/m

Cat.

Conf. (m

)

450 0170

450 0161

450 0166

450 0165

600 x 1000

1200 x 1000

600 x 2000

1200 x 2000

R01

0,6/ 0,6

1,2/ 1,2

2,4/ 2,4

* Rese certificate dal Dipartimento di Fisica Tecnica

dell’Università di Padova

CARATTERISTICHE TECNICHE

Spessore isolante (mm)

Spessore cartongesso (mm)

Spessore totale (mm)

Diametro tubazione circuiti (mm)

Conducibilit

à termica UNI EN 12667 (w/mk)

Resistenza termica EN 13163 (m2k/w)

Reazione al fuoco EN 13501-1 (Euroclasse)

Dimensione totale pannello (mm)

Superficie pannello (m2)

8 x 1

0,035

0,86

Codici
