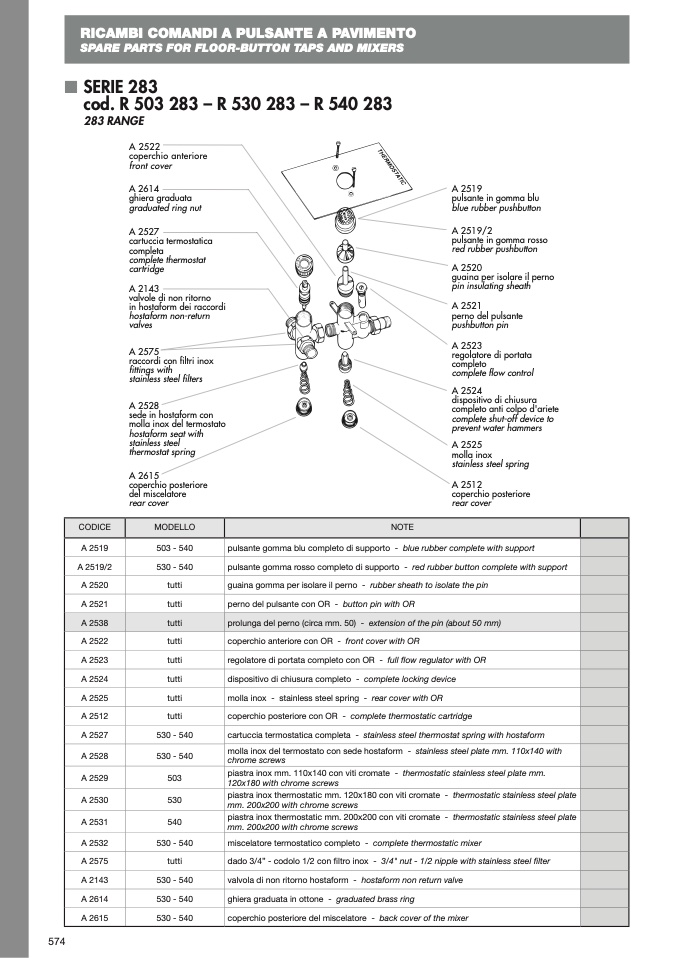

RICAMBI COMANDI A PULSANTE A PAVIMENTO
SPARE PARTS FOR FLOOR-BUTTON TAPS AND MIXERS
■ SERIE 283
cod. R 503 283 – R 530 283 – R 540 283
283 RANGE
A 2522
coperchio anteriore
front cover
A 2614
ghiera graduata
graduated ring nut
A 2527
cartuccia termostatica
completa
complete thermostat
cartridge
A 2143
valvole di non ritorno
in hostaform dei raccordi
hostaform non-return
valves
A 2575
raccordi con filtri inox
fittings with
stainless steel filters
A 2528
sede in hostaform con
molla inox del termostato
hostaform seat with
stainless steel
thermostat spring
A 2615
coperchio posteriore
del miscelatore
rear cover
A 2519
pulsante in gomma blu
blue rubber pushbutton
A 2519/2
pulsante in gomma rosso
red rubber pushbutton
A 2520
guaina per isolare il perno
pin insulating sheath
A 2521
perno del pulsante
pushbutton pin
A 2523
regolatore di portata
completo
complete flow control
A 2524
dispositivo di chiusura
completo anti colpo d'ariete
complete shut-off device to
prevent water hammers
A 2525
molla inox
stainless steel spring
A 2512
coperchio posteriore
rear cover
CODICE
MODELLO
NOTE
A 2519
503 - 540
pulsante gomma blu completo di supporto - blue rubber complete with support
A 2519/2
530 - 540
pulsante gomma rosso completo di supporto - red rubber button complete with support
A 2520
tutti
guaina gomma per isolare il perno - rubber sheath to isolate the pin
A 2521
tutti
perno del pulsante con OR - button pin with OR
A 2538
tutti
prolunga del perno (circa mm. 50) - extension of the pin (about 50 mm)
A 2522
tutti
coperchio anteriore con OR - front cover with OR
A 2523
tutti
regolatore di portata completo con OR - ���� ��� ��������� ���� ��
A 2524
tutti
dispositivo di chiusura completo - complete locking device
A 2525
tutti
molla inox - stainless steel spring - rear cover with OR
A 2512
tutti
coperchio posteriore con OR - complete thermostatic cartridge
A 2527
530 - 540
cartuccia termostatica completa - stainless steel thermostat spring with hostaform
A 2528
530 - 540
molla inox del termostato con sede hostaform - stainless steel plate mm. 110x140 with
chrome screws
A 2529
503
piastra inox mm. 110x140 con viti cromate - thermostatic stainless steel plate mm.
120x180 with chrome screws
A 2530
530
piastra inox thermostatic mm. 120x180 con viti cromate - thermostatic stainless steel plate
mm. 200x200 with chrome screws
A 2531
540
piastra inox thermostatic mm. 200x200 con viti cromate - thermostatic stainless steel plate
mm. 200x200 with chrome screws
A 2532
530 - 540
miscelatore termostatico completo - complete thermostatic mixer
A 2575
tutti
���� ���� � ������ ��� ��� ����� ���� � ���� ��� � ��� ������ ���� ��������� ����� �����
A 2143
530 - 540
valvola di non ritorno hostaform - hostaform non return valve
A 2614
530 - 540
ghiera graduata in ottone - graduated brass ring
A 2615
530 - 540
coperchio posteriore del miscelatore - back cover of the mixer
574
